Verplicht gebruik van stookoliedebietmeter in publieke gebouwen

Voor de opmaak van een EPC voor publieke gebouwen zijn de jaarverbruiken nodig. Het jaarverbruik van stookolie wordt bepaald op basis van de registratie van de meterstanden van de stookoliedebietmeter(s). De begin- en eindmeterstand van de stookoliedebietmeter(s) worden opgenomen onder de verantwoordelijkheid van de energiedeskundige voor publieke gebouwen. Tussen de begin- en de eindmeterstand ligt een periode van exact één jaar, teneinde effecten van zomer en winter in te calculeren in het verbruik. Instanties die stookolie gebruiken en nog niet beschikken over een stookoliedebietmeter moeten ervoor zorgen dat er tijdig een stookoliedebietmeter geïnstalleerd wordt.

HOE HET STOOKOLIEVERBRUIK OPVOLGEN?

OPLOSSING 1: PEILMETER
Dit is het meest elementaire instrument dat men kan gebruiken om na te gaan hoeveel stookolie er in het reservoir rest. De informatie is meetbaar:

• in de buurt van het reservoir door middel van een meetlat of een mechanische sonde (vlottertype);
• in de nabijheid van de ketel, zelfs in de keuken, door middel van een pneumatisch, elektropneumatisch meetinstrument of meetinstrument met ultrasone golven te gebruiken.

Let erop dat de meting correct geïnterpreteerd wordt, want de evolutie van het niveau staat niet altijd rechtstreeks in verhouding tot de inhoud. Er moet immers rekening worden gehouden met de vorm van het reservoir (cilindervormig of rechthoekig) om het niveau correct te bepalen.

OPLOSSING 2: BEDRIJFSURENTELLER
Het stookolieverbruik kan ook eenvoudig worden berekend indien men het volumetrisch debiet (Qv) van de brander en het aantal uur dat de installatie heeft gewerkt (t) kent. Het volumetrisch debiet hangt af van de sproeier en de druk van de pomp.  Als u weet dat een hogere verstuivingsdruk gepaard gaat met een hoger verstuivingsdebiet, dan kunnen we de druk (P) van de pomp meten aan de hand van een manometer. Het volumetrisch debiet kan worden bepaald aan de hand van een nomogram of een berekeningslat (let op of er al dan niet een voorverwarming op de sproeilijn staat). Er kan ook een erg nauwkeurige meting van de Ov gebeuren door de brander een bepaalde tijd te laten werken zonder deze aan te steken en vervolgens de stookolie ter hoogte van de sproeier op te vangen. Na het meten van het volume opgevangen stookolie (V) en de werkingstijd (t), heeft het volumetrisch debiet Qv geen geheimen meer (= V/t). Het aantal uur dat de installatie werkte kan worden bepaald door een urenteller te plaatsen op de 7-poligestekker, op de elektromagnetische klep, of via de weersafhankelijke regelaar. Het voordeel van deze methode is dat ze eenvoudig en niet duur is, aangezien er eventueel enkel een urenteller moet worden geplaatst. Dit systeem heeft echter een foutmarge die kan oplopen tot 10 %.

OPLOSSING 3: DEBIETMETER (debietteller)

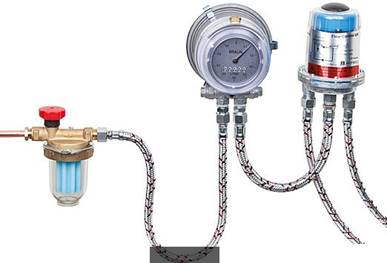

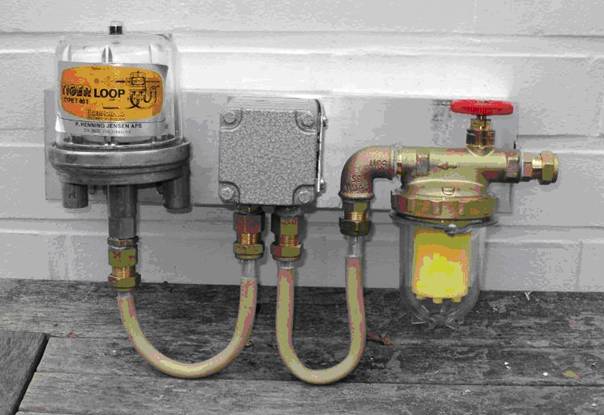

De beste oplossing om het verbruik precies op te volgen bestaat uit het plaatsen van een debietmeter. De debietmeter is duurder bij aankoop, maar dat geldt ook bij de installatie aangezien een klassieke installatie uit twee leidingen bestaat: een zuig- en een retourleiding. Er bestaan verschillende manieren om het werkelijke stookolieverbruik te meten. De beste methode bestaat uit het transformeren van de installatie met twee leidingen in een installatie met één leiding – door een ontluchter te plaatsen (die gewoonlijk ‘tigerloop’ wordt genoemd) – en zo het debiet in de zuigleiding te meten.

Meten is weten

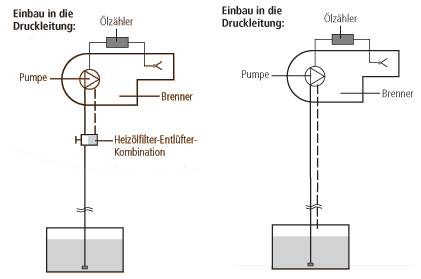

Twee oplossingen :

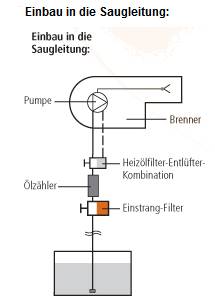

In deeenpijps zuigleiding:

Juist voor de sproeier: 15 bar

Meet uw getotaliseerd stookolieverbruik (mazoutverbruik) en/of uw ogenblikkelijk verbruik (mazoutdebiet).

Probleem met de pneumatische niveaumeters is dat ze moeten afgeregeld worden.

• Nulpunt : de tank moet leeg zijn.
• Span : De tank moet een gekende hoeveelheid bevatten. Calibratie van de span gebeurt best na het vullen van de tank met een gekende hoeveelheid.

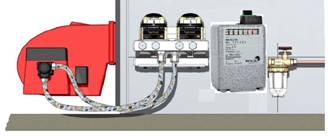

Dit is in de praktijk dikwijls niet mogelijk. Daarom is een betere oplossing het plaatsen van een debietmeter, verbruiksteller in de aanzuigleiding van een éénpijpssysteem.

Totalisatie : teller tot 600 kW. Er zijn andere oplossingen tot 20.000 l/h

Vier mogelijke oplossingen voor totalisatie:

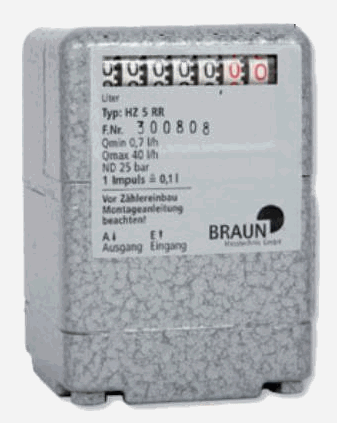

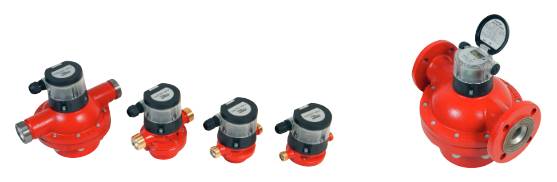

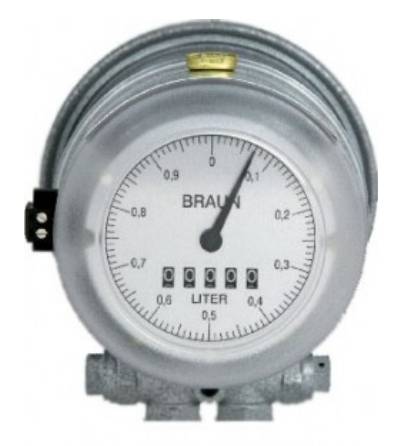

• Teller met mechanisch telwerk
• 0,6 à 34 kg/h
• 0,7 à 40 L/h
• 10 à 600 kW

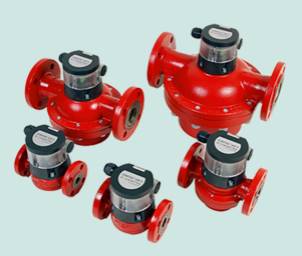

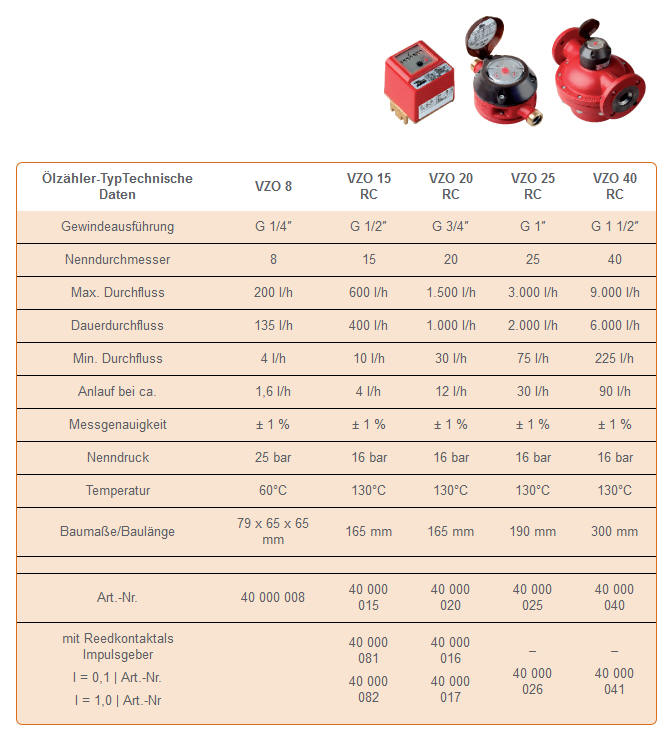

• Teller met mechanisch telwerk
• 10-600 l/h 100 à 6000kW
• 30-1500 l/h
• 75-3000 l/h
• 225-9000 l/h
• 750-20000 l/h

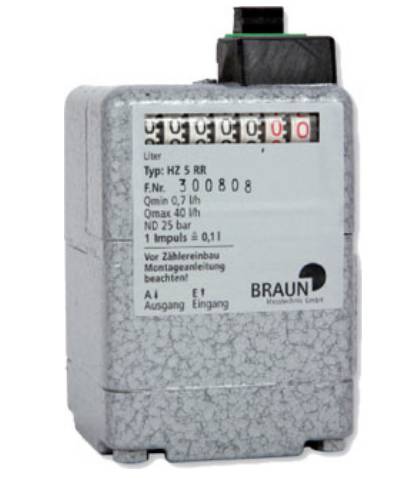

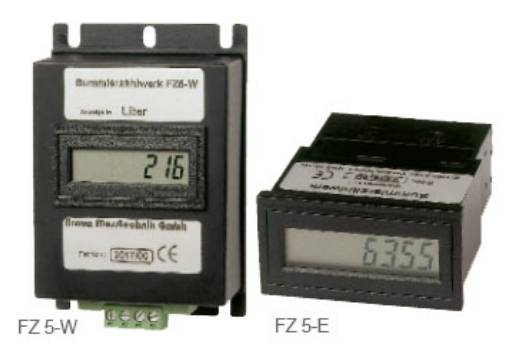

• Teller met pulsuitgang (reed contact voor totalisatie op afstand op elektronische teller) in liter
• 0,6 à 34 kg/h
• 0,7 à 40 L/h
• 10 à 600 kW
• Teller met ogenblikkelijke aanduiding van het actueel debiet in L/h (ook mogelijk met stroomlus 4-20 mA of 0/2-10 V)
