Geluidsdemping warmtepompen: Warmtepompomkasting

geluidsisolatie 1remko 1climeleon2deceuninck 5

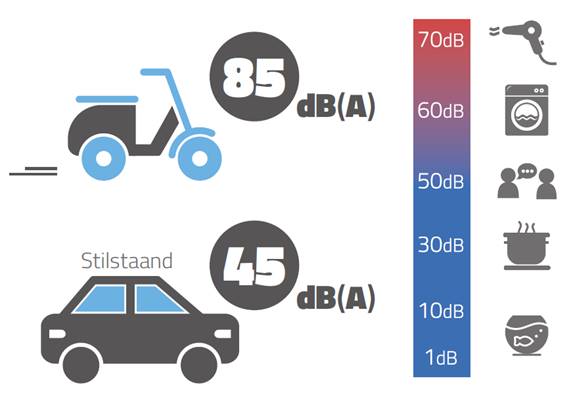

What is Noise?

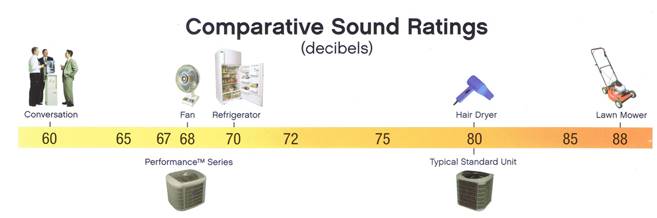

comparatieve geluidsgrenzen

It is the audible sound, that is propagated through the air and which is unpleasant to the receiver.
The Sound Pressure (Lp) level is what we really hear and it varies according to the premises and the distance between the source of the noise (extractor or fan) and the receiver.
The Sound Power (Lw) level is the amount of sound energy of a sound source (extractor or fan) every second and it is constant, in other words, it does not vary according to the premises or the distance from the sound source.

Sound pressure level (dB)

Noise

dB

Examples

Deafening

120
110

Thunder
Cannon fire
Steam whistle

Very Strong

100
90
60

Train in a tunnel
Street with dence Traffic noisy factory

Strong

70
60

Noisy office
Medium-sized workshop
Radio with the volume up high

Moderate

60
50

Large shop
Office

Gentle

40
30

Public library
Country road
Scrunching up paper
Quiet conversation

Very Gentle

20
10
0

Peaceful church
Silent night
Hearing limit

Geluidsgrenzen warmtepompen
Een warmtepomp in de tuin kan geluidsoverlast geven. Dat geldt zowel voor de bewoners als voor de omwonenden. De Belgische wetgeving geeft nog geen geluidsgrenzen aan installaties buiten de woning. Maar Oostenrijk en Duitsland hanteren al een geluidsnorm van 30 dB(A) op de grens met de buren. Europese richtlijnen voor geluidsproductie voor warmtepompen zullen geleidelijk ingevoerd worden.

Geluidsniveau en wetgeving warmtepompen

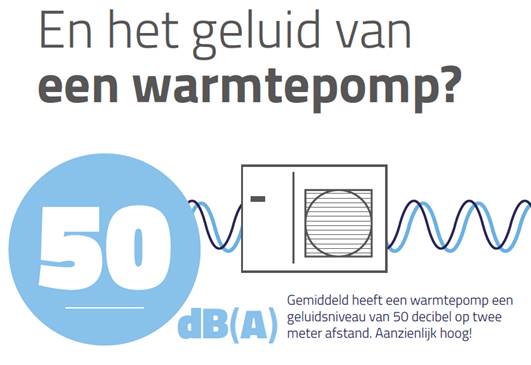

Uit metingen is gebleken dat een warmtepomp op één meter afstand 54 tot 62 dB(A) produceert. Bij rijwoningen is de afstand tussen de pomp en de buren vaak minder dan 3 meter. Per afstandsverdubbeling is er maar 6 dB(A) geluidsreductie. Bedraagt het geluid op 1 meter 60 dB(A), dan is dat op 2 meter 54 dB(A) en op 4 meter 48 dB(A). Je moet dus ver weg wonen om niks te horen.
In nieuwbouwwijken hebben de buren vaak hun eigen warmtepomp, die weer zijn eigen geluid verspreidt. Hoewel er nog geen landelijke regelgeving voor geluid van warmtepompen bij woningen is, is overlast onvermijdelijk. In België geldt voor installaties in de nacht een limietwaarde van 35 dB(A) op de gevel van de buren.
Een warmtepomp tot 6 kW geeft op 5 meter afstand ongeveer 41 – 44 dB(A) geluidsdruk. Een warmtepomp van 6 tot 12 kW geeft op 5 meter afstand ongeveer 46 – 49 dB(A) geluidsdruk. Gekeken naar de bovengenoemde grenswaarde van 35 dB(A) is het dus nodig om maatregelen te nemen om het geluidsniveau met 9 tot 14 dB(A) omlaag te brengen.

warmtepompomkasting 2warmtepompomkasting 3

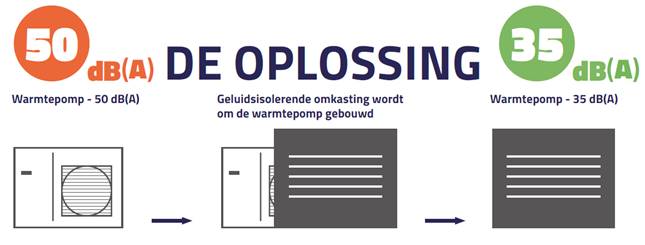

Geluiddempende warmtepompomkastingen
In het bestrijden van geluid hebben wij een aantal warmtepompomkastingen ontwikkeld om deze groeiende problematiek het hoofd te bieden. De omkastingen hebben een vaste afmeting en zijn geschikt voor diverse merken en typen warmtepompen. De kasten zijn voorzien van onderhoudsluiken en lamellen voor ventilatie. Deze zijn zodanig ontworpen dat er geen afbreuk wordt gedaan aan het functioneren van de warmtepomp. De kasten zijn eenvoudig te monteren.
Onze omkastingen leveren een zeer hoge geluidsreductie, tot 15 dB(A). Op een afstand van 5 meter levert dat voldoende reductie om te voldoen aan de geluidsgrensnormen.

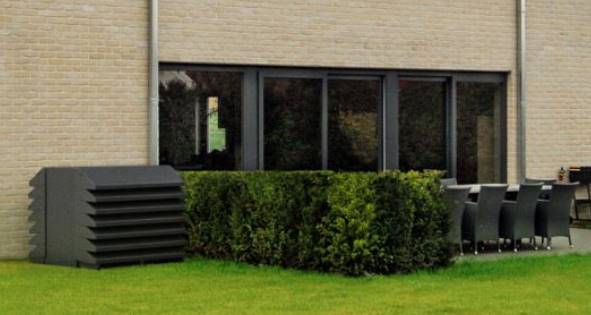

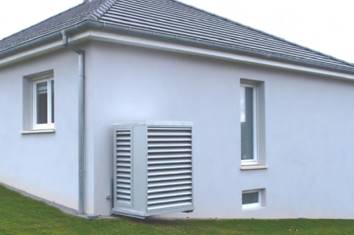

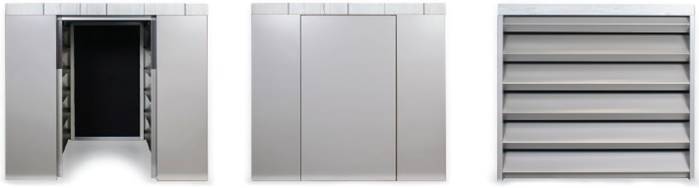

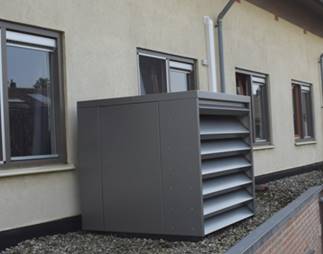

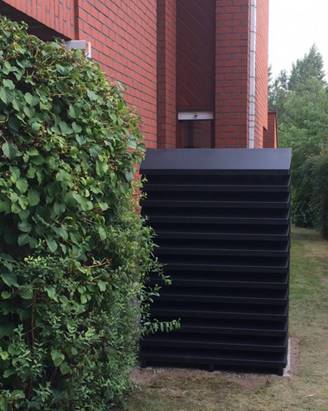

WARMTEPOMPOMKASTING
De lucht-water warmtepomp levert een belangrijke bijdrage aan het terugdringen van de energierekening, op een duurzame manier. De warmtepomp heeft één nadeel: de geluidsproductie. Wij bieden hiervoor een geluidsreducerende oplossing die eenvoudig en snel kan worden gemonteerd. Deze omkasting bestaat uit onderhoudsvrij materiaal en heeft een lange levensduur, waardoor het de investering meer dan waard is.

TOEPASSINGEN
De warmtepompomkasting type WPO is beschikbaar in twee uitvoeringen:
▪ WPO: Voor opstelling in de tuin of op een plat dak.
▪ WPO-W: Voor opstelling direct tegen de gevel.

GELUIDSISOLATIE
De warmtepompomkasting heeft een geluiddemping van 9 - 15 dB(A), afhankelijk van het type warmtepomp.
geluidsisolatie 3
SAMENSTELLING
De omkasting is opgebouwd uit verzinkte plaat. De panelen en de akoestische lamellen zijn gevuld met het hoogwaardige, geluidsabsorberende materiaal Akotherm in de kleur zwart.
Dit materiaal is goedgekeurd door het Deutsches Institut fur Bautechnik onder nr. Z-23.1.3-278.

AFWERKING
Indien gewenst kan de warmtepompomkasting aan de buitenzijde worden voorzien van een RAL-kleur naar keuze.

EIGENSCHAPPEN
▪ Eenvoudige montage
▪ Hoge geluidsdemping: 9-15 dB(A)
▪ Stabiele en vandalismebestendige constructie
▪ Onderhoudsvrij materiaal
▪ Lange levensduur
▪ Inspectie door middel van demontabele zijpanelen
▪ Afsluitbaar (optioneel)
▪ Trillingsvrije opstelling
▪ Minimale luchtweerstand over het aan- en afzuigrooster
▪ Onderhoudsvrij materiaal

warmtepompomkasting 1geluidsisolatie 4geluidsisolatie 5

Oplossing 0: -9-15 dB(A)

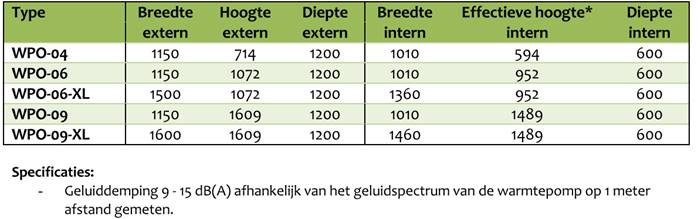

afmetingen standaard kasten

WPO-04                    1150 x  714 x 1200
WPO-06                    1150 x 1072 x 1200
WPO-06-XL             1500 x 1072 x 1200
WPO-09                    1150 x 1609 x 1200
WPO-09-XL             1600 x 1609 x 1200

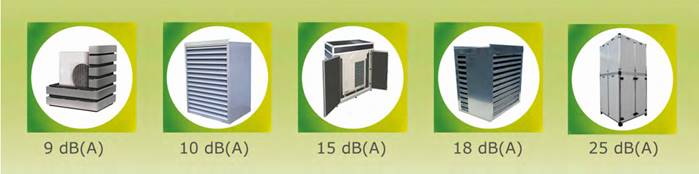

Verschillende oplossingen:geluidszwrende omkastingen

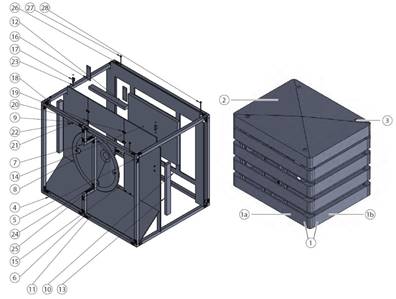

Oplossing 1: -10 dB(A)
De fluisterstille akoestische omkasting met een geluidsreductie tot 10 dB(A), gemeten volgens DIN EN ISO 3744 voor in groot volumegeproduceerde toestellen:
kast 10 dbkast 10 dbkast 10 db
kast 10 db

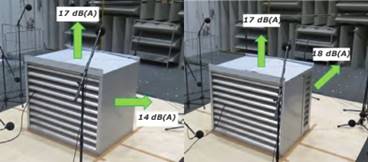

Oplossing 2: -18 dB(A)
De innovatieve akoestische omkasting met tot 18 dB(A) geluidsemissie reductie, gemeten volgens DIN EN ISO 3744
kast 18 dbkast 18 db

geluidsdemping kasten 1

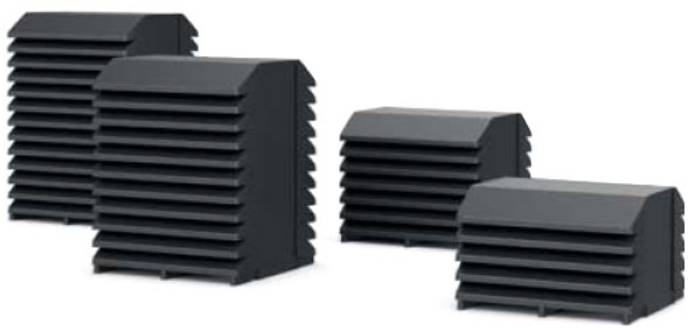

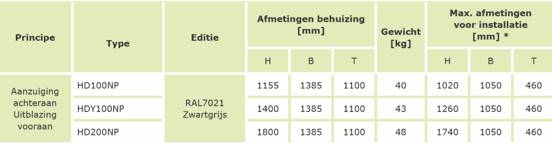

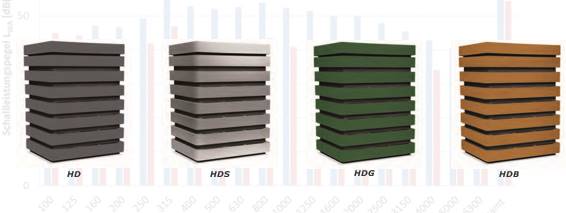

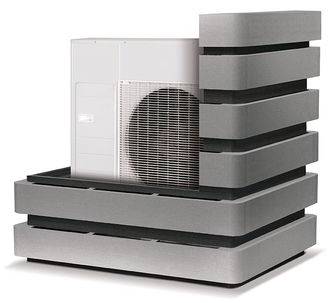

Oplossing 3: -9 dB(A)
Geluidsbescherming voor veeleisende toepassingen met 9 dB(A) geluidsreductie voor warmtepompen en airconditioning buitenunits
warmtepomp remko

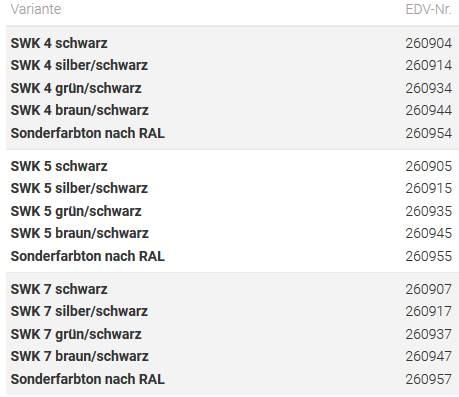

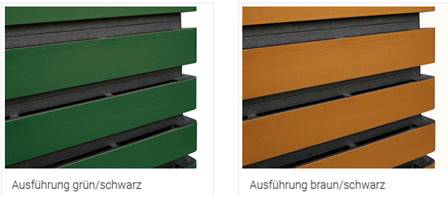

kast 9 dBremko kleuren

remko 1remko 2remko 3
remko 4remko 5

geluidsdemping kasten 2

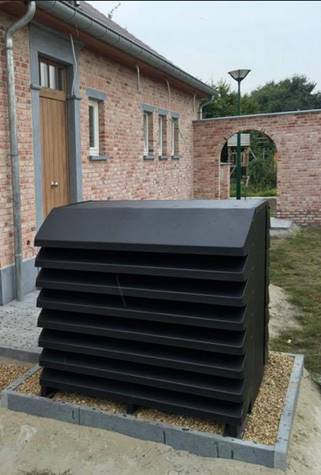

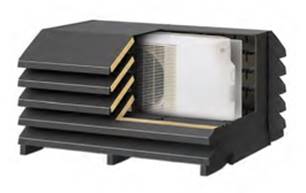

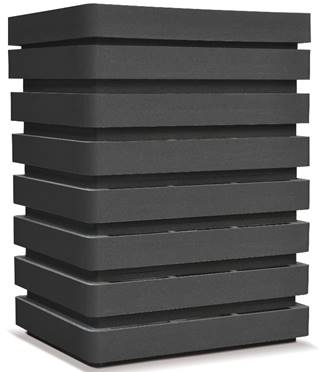

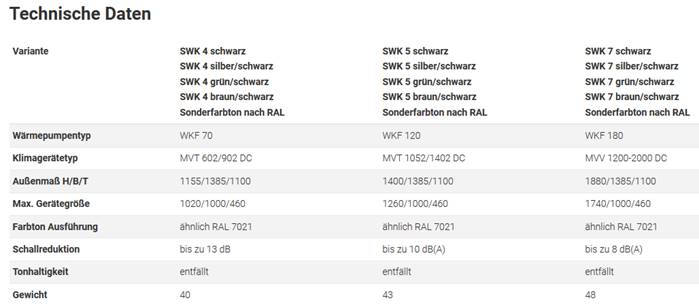

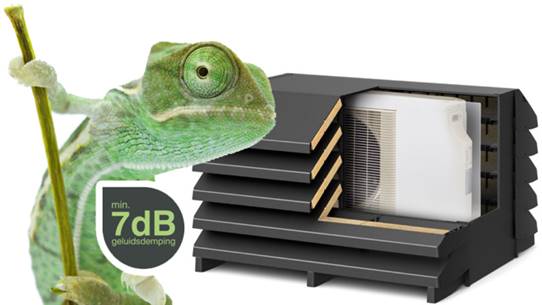

Oplossing 4: -7 dB(A)

-7 dB
Geluidsbescherming voor veeleisende toepassingen met 7 dB(A) geluidsreductie voor warmtepompen en airconditioning buitenunits

climeleonclimeleon2climeleon 3

climeleon foto1climeleon foto 2climeleon fot 3climeleon fot 4

omkasting warmtepomp 4

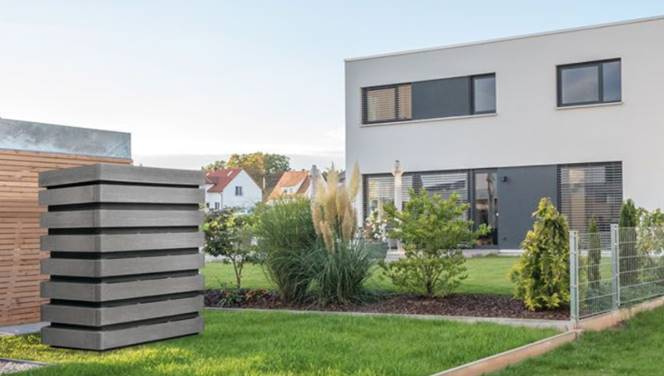

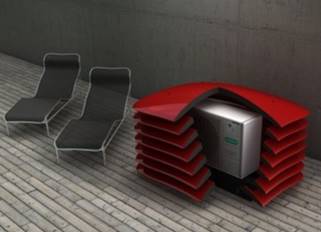

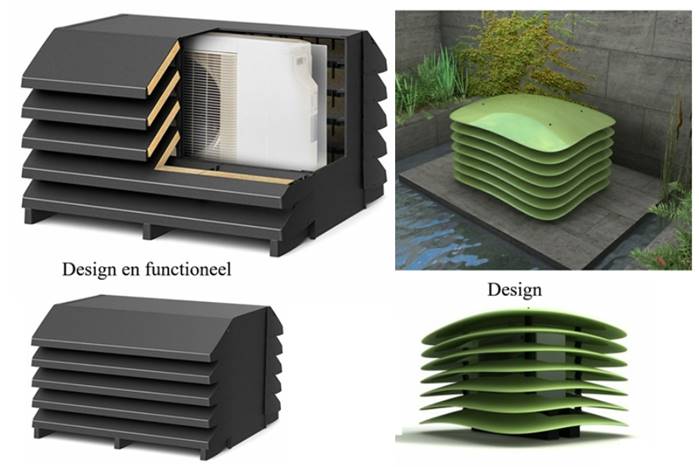

Oplossing 5: -7 dB(A) design

climeleon design1climeleon design 2

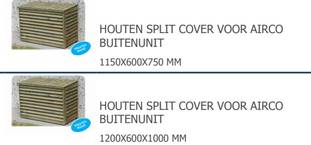

Oplossing 6: Houten "tuinhuis"

sonokitsonokitsonokitsonokitsonokitsonokit

-25 dB(A)

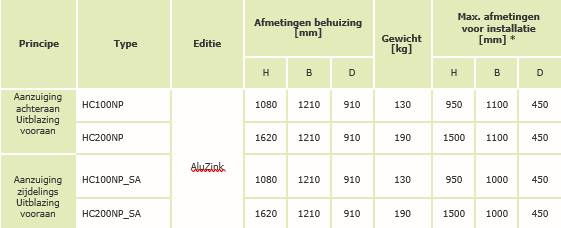

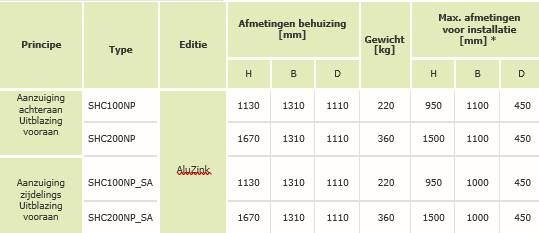

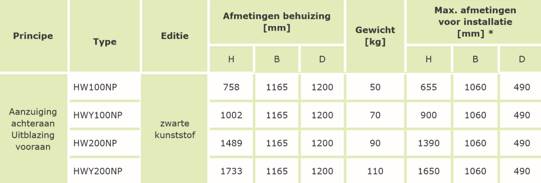

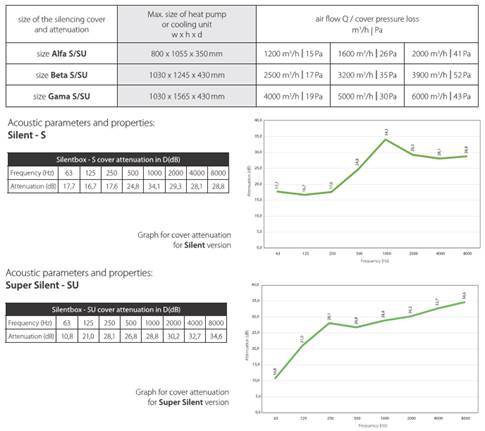

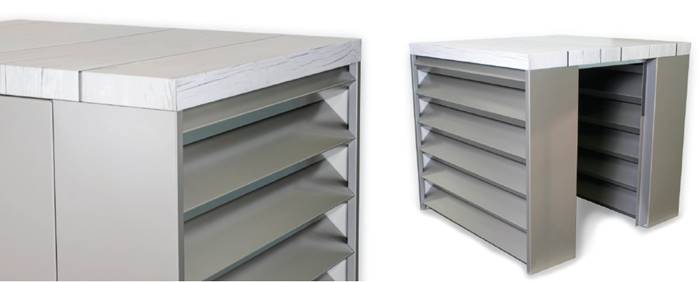

Oplossing 7: Standaard oplossing
3 maten ; 2 kwaliteiten geluidsreductie

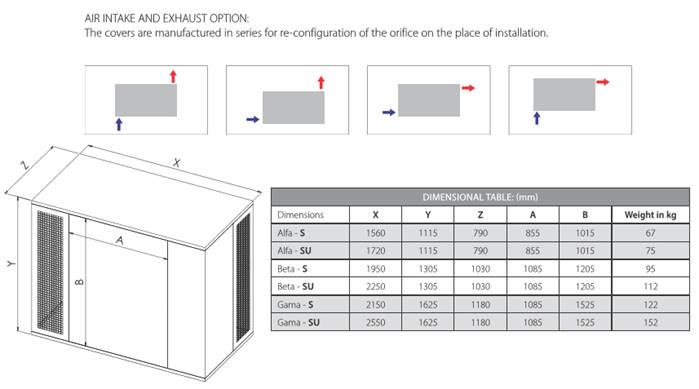

silentbox afmetingen

silentbox 1

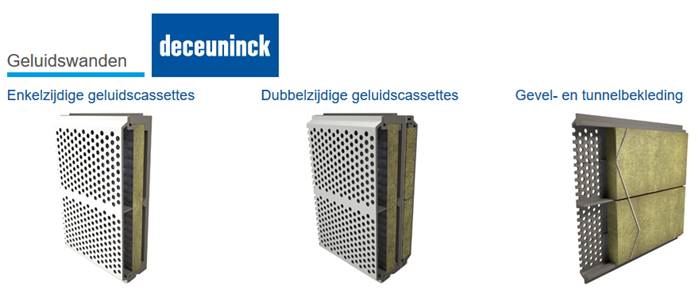

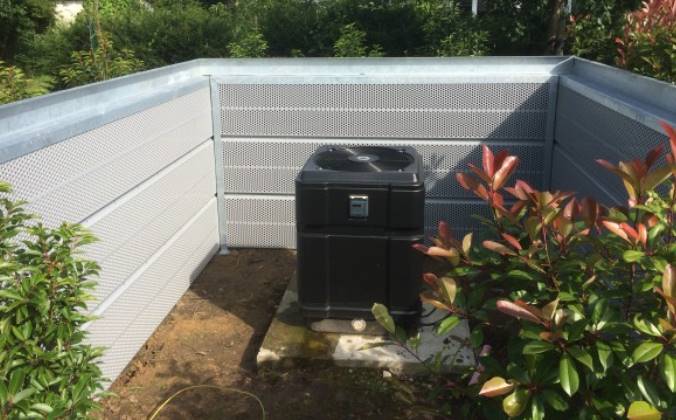

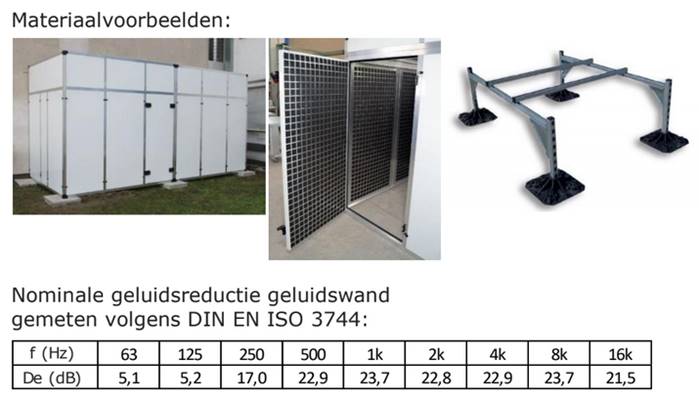

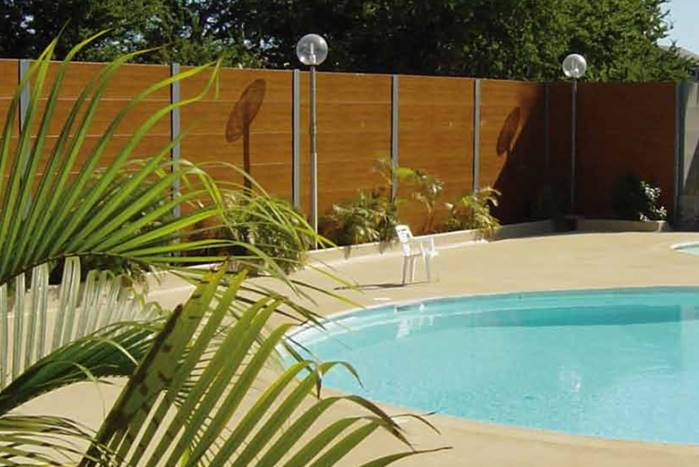

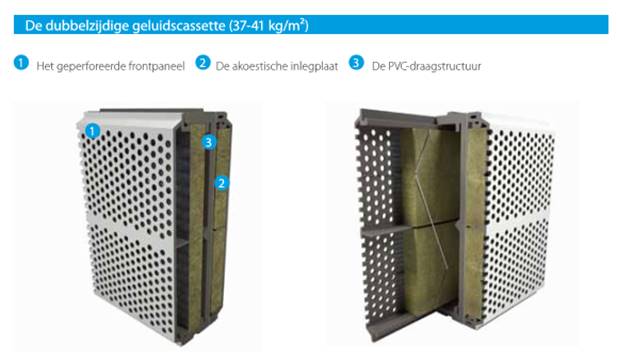

Oplossing 8: Maatwerk met deceunick panelen
Geluidsbescherming voor veeleisende toepassingen

deceuninck 1
deceuninck 2deceubninck 3deceuninck 4
deceuninck 5deceuninck 6
deceuninck 7deceuninck 8

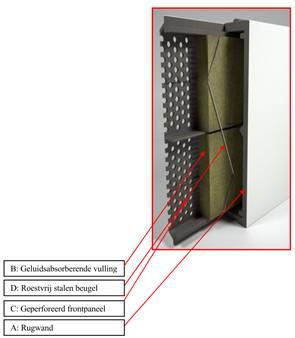

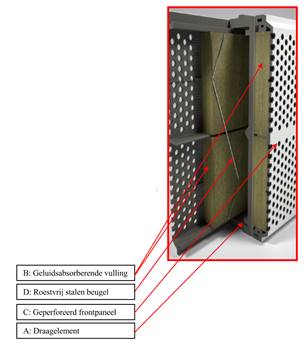

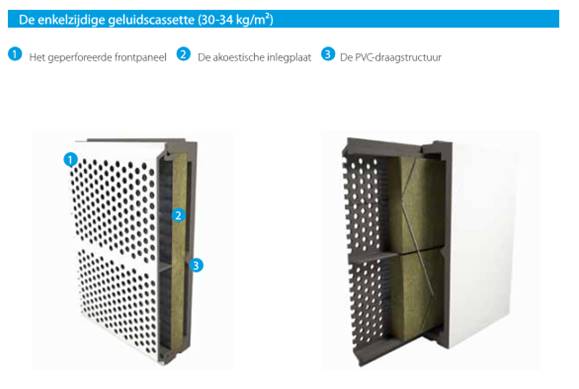

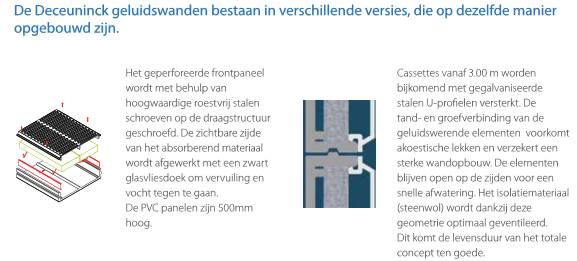

Ingeval van onderhoud of beschadigingen kunnen de geperforeerde frontpanelen gemakkelijk van de achterste structuur verwijderd worden zonder daarvoor de volledige wand te demonteren.
De tand- en groefverbinding van de geluidwerende elementen voorkomt akoestische lekken en verzekert een sterke wandopbouw. Een dichting wordt aanbevolen tussen de onderste cassette en de onderliggende betonplint. Optioneel kan nog een dichting of fixatieprofiel tussen de flens van het verticale staalprofiel en de cassette geplaatst worden.
De geluidsabsorberende vulling is minimaal 50 mm dik en heeft een densiteit van 60 kg/m³. Dit isolatiemateriaal wordt door de interne geometrische vormen van de rugwand en het frontpaneel op zijn plaats gehouden. Het frontpaneel en de rugwand worden door middel van roestvast stalen schroeven aan elkaar bevestigd.
De geluidsabsorberende wand wordt opgebouwd met het geperforeerde frontpaneel naar de geluidsbron gericht. Deze kunnen zowel verticaal als horizontaal opgesteld worden.
De openingen op het begin en einde van de cassette laten ventilatie (convectie) toe. Zelfs indien verzadigd met water, blijven de verticaal geplaatste rotswolpanelen perfect op hun plaats zitten.
De zichtbare zijde van het absorberend materiaal wordt afgewerkt met een glasvliesdoek (60 g/m²) dat vuilafstotend en hydrofobisch werkt.
De geperforeerde voorpanelen zijn ongevoelig voor roestvorming en elektrochemische reacties.
U-vormige gegalvaniseerde staalprofielen worden als extra versterking in cassettes met lengte tussen 3.01 en 5.00 meter geplaatst. Dit profiel kan aangepast worden naargelang de benodigde lengte van het paneel, maar is maximaal 4..90 m lang

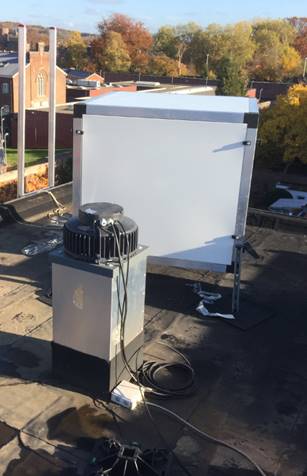

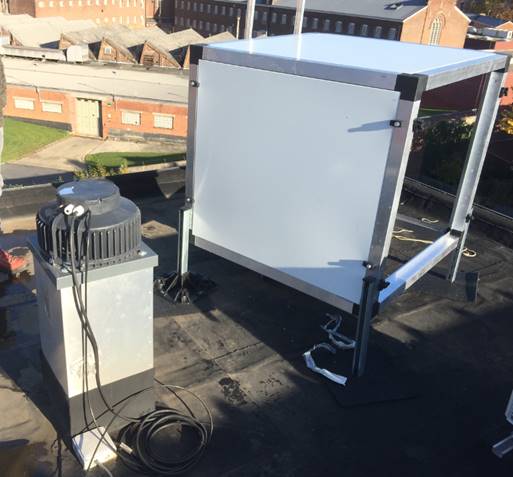

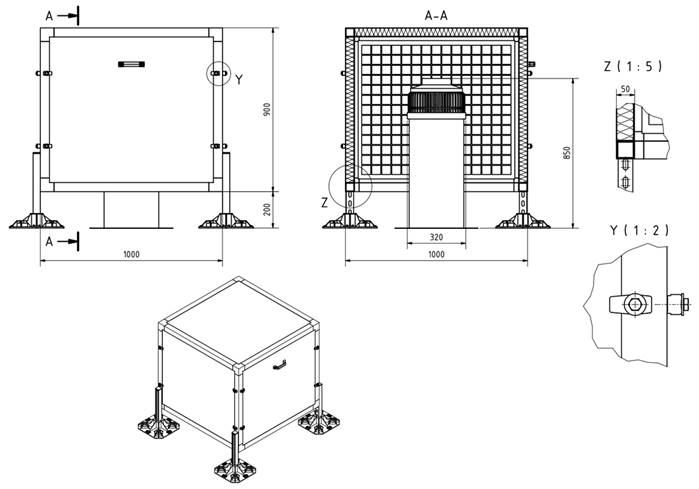

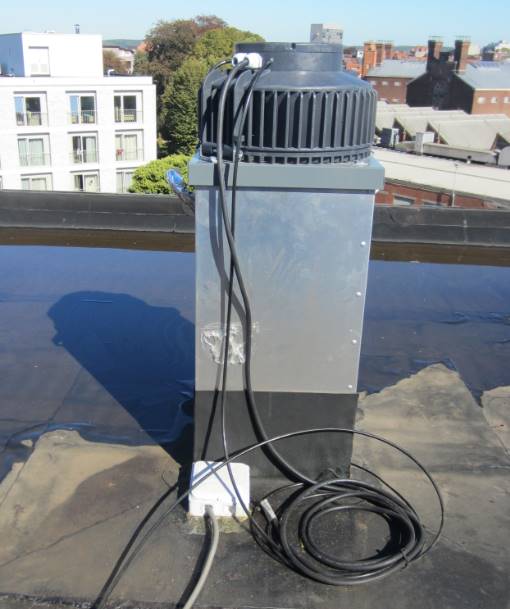

Oplossing 9: Geluidsbescherming voor veeleisende toepassingen: dakventilatoren

dakventilatortekening geluidsdichte kast ventilatorvoorbeeld

Ventilator 1Ventilator 2

Ventilator : Hoogte : 820 mm Breedte : 320 x320 mm

De geluidsdichte kast:

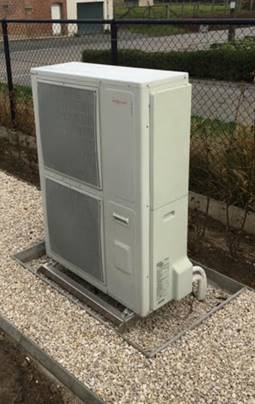

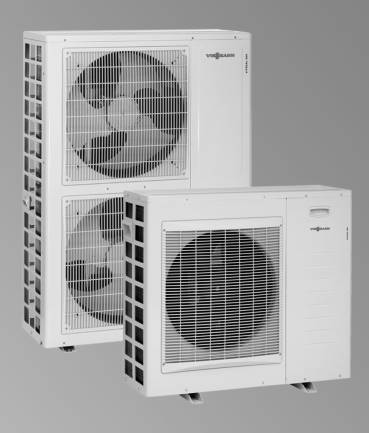

Oplossing 10: Viessmann 200-S ; 222-S ; 242-S

Viesmannviesmann 4viesmann 5viesmann 6

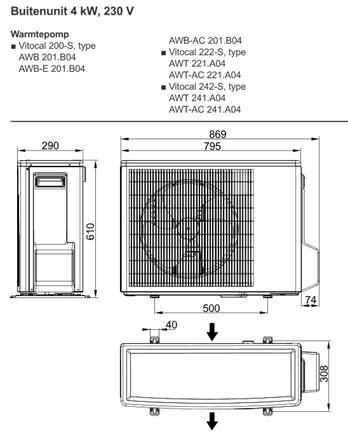

Model 10a : Buiten unit 4 kW 200-S
viesmann 1

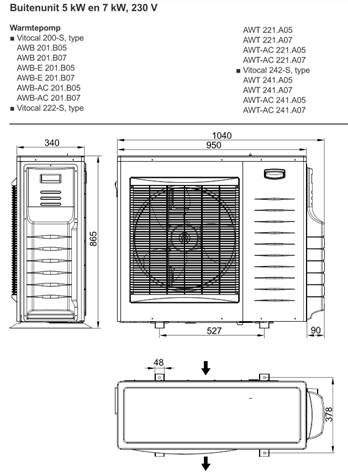

Model 10b: 5 kW en 7 kW
viesmann 2

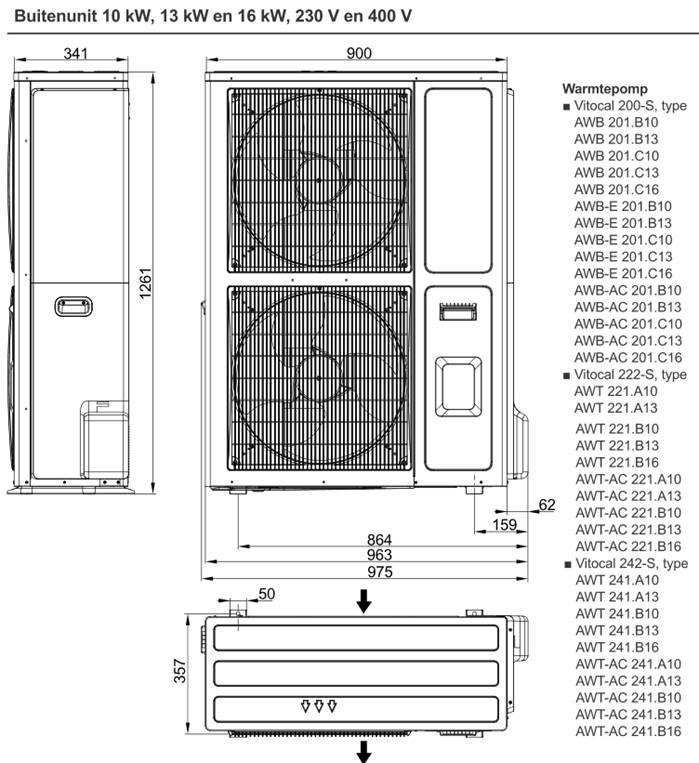

Model 10c: 10 kW, 13kW en 16 kW
viesmann 3



"Beter een goede, tevreden en nu dus een "verdraagzame" gebuur, dan een verre vriend"
