Drie regenwatertanks 10.000 liter parallel: Hevel of verbindingsmof onderaan?

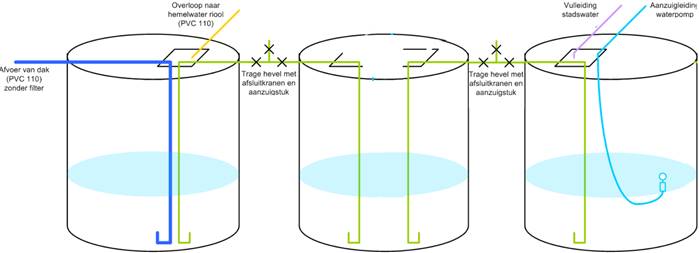

3 tanks4 tanks

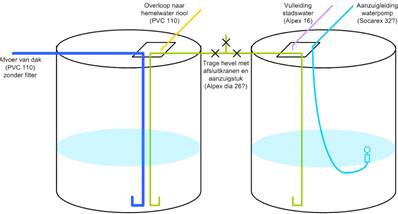

Optimale installatie drijvende vlotter, zachte toevoer2 tanks

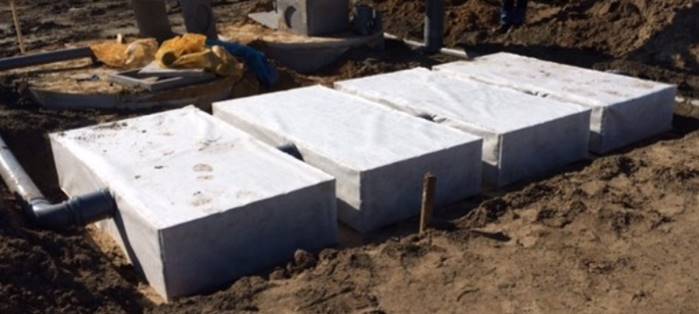

Regenwaterreservoir: rechthoekig om door smalle opritten <2,2 m te geraken : 320 x 220 x h185 cm

2bb) Beton regenwaterput 10.000 L rechthoekig 3,2 x 2,2 m
regenwater rechthoeking 1regenwater rechthoekig 2regenwater rechthoeking 3
Deze waterdichte kuipen bestaat uit één monoliet betonnen geheel waarop het deksel gemorteld wordt.

De putten worden op de vrachtwagen geladen met behulp van een heftruck. Bij het laden worden de putten steeds op twee houten planken geplaatst, zodat de put niet rechtstreeks op de bodem van de vrachtwagen staat. Tijdens het transport wordt de put schokvrij vervoerd.

Bij het plaatsen in de uitgegraven put is het aan te raden dat de put geplaatst wordt op een stabiele laag stabilisée. Na het plaatsen dient de put met de nodige voorzichtigheid aangevuld te worden met de uitgegraven grond zonder steenbrokken, of met aanvulzand. Na het plaatsen is het aan te raden de put voor de helft te vullen met water zodat deze niet kan opdrijven door eventueel grondwater.

Heel belangrijk voor het plaatsen is de diepte van de put. De bovenplaat is berekend op een aanvullaag van 50 cm, indien deze dieper geplaatst wordt moet deze bovenplaat ter plaatse versterkt worden. De dikte en bewapening van de bovenplaat is dan afhankelijk van de hoeveelheid aanvulgrond welke op de bovenplaat komt. Indien de druk op de bovenplaat groter is dan 50 cm aarde is de kans groot dat deze de druk niet aan kan en dat de steunpaal in de regenput de bodem gewoon kapot duwt.

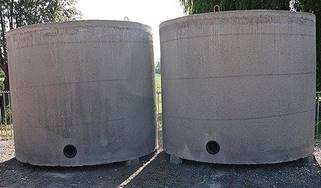

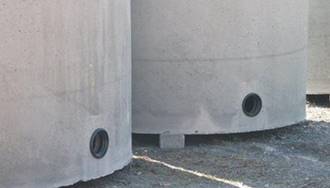

Oplossing 1:Verbindingsmoffen onderaan in regenwaterputten

verbindigsmof 1verbindingsmof 2verbindingsmof 3
We boren een gat in de wand van de regenput met een diameter 186 mm. Dit gat kan men boren op +/- 5cm of +/- 30 cm van de bodem van de put. Hierin past een rubberen mof DN 160 waarin dan ook een PVC-buis past met diameter 160 mm. De ene mof plaatst men aan binnenwand van eerste citern en de andere aan buitenwand van de tweede citern. De pvc-buis wordt dan van de ene regenwaterput naar de andere regenwaterput geplaatst in de richting van binnenwand naar buitenwand.
Op deze manier kan men met een perfect dichte verbinding meerdere putten met elkaar verbinden. Dit systeem is veel gemakkelijker en goedkoper dan overhevelen.

Het koppelen van meerdere ondergrondse tanks is zeer eenvoudig. Hiervoor zijn volgende toebehoren nodig:
(1) koppelingsset met alle nodige hulpstukken (dichtingen, klokboor)
(2) een standaard PVC-buis met diameter 110mm.

Oplossing 2: Hevel bij regenwaterputten

hevel 2hevel 2

Als twee regenputten gewoon met elkaar verbonden zijn zodat de eerste put in de tweede put overloopt, zal ook het vuil van de drijvende film in de tweede put terechtkomen. Het voordeel van een hevelsysteem is dat de eerste put werkt als een soort filter."
"Om de hevel bij een lege regenput niet te laten leeglopen kan je langs beide kanten de ondereinden in een emmer plaatsen.

2 emmers
Socarex buis                                                                                  €/meter

Oplossing 3:

Een andere mogelijkheid is de twee ondereinden van de hevel te voorzien van 2x een bocht van 90° waarop een kogelkraan met een Gardena koppeling zit. Het opgieten van de hevel gebeurt met de druk van het stadswater.

Hevel oplossing 3
2 emmers
1x T stuk                   R3/4” inox
1 bocht 90°               R3/4” inox
6 m PVC buis
1 kogelkraan             R3/4”
1 gardena koppeling ¾”
2 kogelkranen          R3/4””
2 lijmmof R3/4” DN
Lijm 500 ml

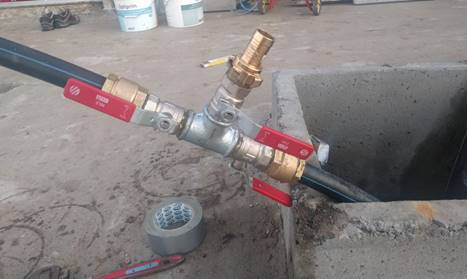

Oplossing 4:

Een andere mogelijkheid is de twee ondereinden van de hevel te voorzien van socarex en een T stuk waarop een kogelkraan met een Gardena koppeling zit. Het opgieten van de hevel gebeurt met de druk van het stadswater.
hevel 4hevel 4
2 emmers
1x T stuk                   R1” inox
1 kogelkraan              R3/4”
2 kogelkranen          R1”
2 BSR raccords
10 m socarex BSR
1 gardena ¾”

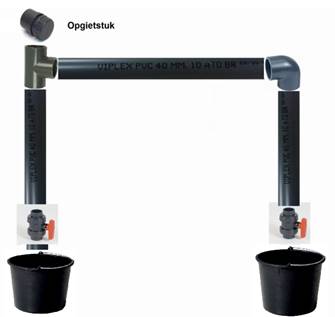

Oplossing 5:

Een andere mogelijkheid is de twee ondereinden van de hevel te voorzien van 2x een bocht van 90° waarop een korte steekmof zit. Daarin kan je een buis monteren voor het opgieten van de hevel. Een schroefdeksel bovenaan het hevelsysteem zorgt voor de ontluchting tijdens het opgieten."
hevel 5
2 emmers
1x T stuk                   DN 40                 650001063
1 bocht 90°               DN 40                 650001033
6 m PVC buis           DN 40
2 kogelkranen          DN 40                   650001040
Lijm 500 ml                                             650001173
Opgietstuk
