>32 jaar ingenieurservaring.

Het beste is maar goed genoeg.


GoLanTec energietechniek is een geregistreerd installatiebedrijf en modificeert en bouwt energiebesparende zwembadenmooie madam zwembad

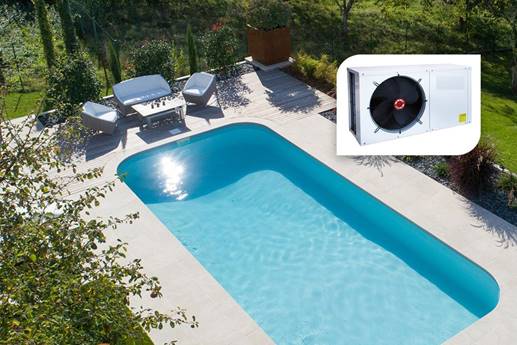

On/off warmtepomp voor zwembaden.zwembad en warmtepomp

5 manieren om uw zwembad goedkoper te verwarmen

1)Zonnecollectoren. Niet voldoende voor een gans zwemseizoen, als de zon niet schijnt of als het bewolkt is. Indien er voldoende zon aanwezig is en uw budget laat het toe dan zijn zonnecollectoren en back up met lucht/zwembadwater warmtepomp de beste en meest economische oplossing

2)Warmtepomp : De warmtepomp geeft het beste rendement met de warme daglucht. Dus overdag. s’ Nachts is het niet zinvol om de warmtepomp te laten draaien. De nachtlucht is kouder. Dus best filteren, rondpompen en opwarmen overdag. COP is zeer belangrijk want geeft informatie over het rendement, de versterkingsfactor (prestatievermogen).

3)Controleer de verdamping. 75% van het warmteverlies komt door de verdamping.

         Afdekzeil met bubbels: geen supplementaire veiligheid

         Afdekrolluik: veiligheid

         Vloeibare deken

4)Wind: wind creŽert op de wateroppervlakte rimpels. Deze verdubbelen de zwembadoppervlakte. Warmteverlies is functie van: watertemperatuur, luchttemperatuur, vochtigheid en zwembadoppervlakte.

5)Zwembadtemperatuur: Elke graad temperatuurstijging komt overeen met 15 ŗ 18% meer verbruik.

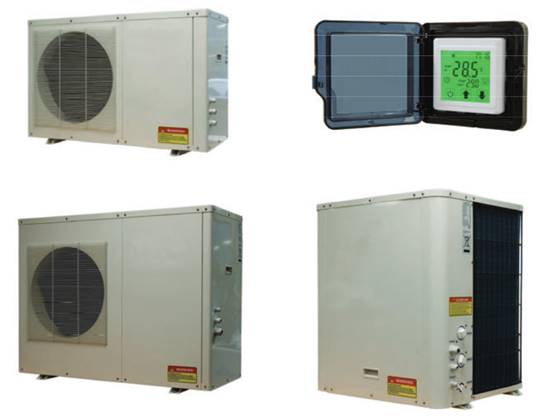

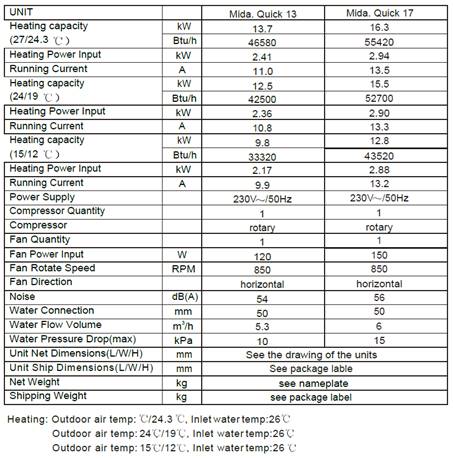

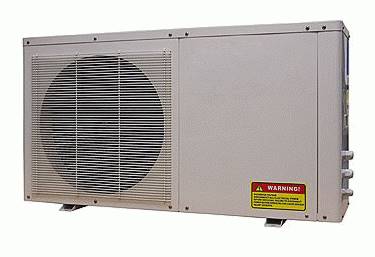

MIDA

mida 1mida 2

Deze pomp is bijzonder robuust en duurzaam door zijn hoogwaardige uitvoering met PVC en titanium slangen. De warmtewisselaar kan daardoor probleemloos aan chloorwater worden blootgesteld.

- Eenvoudig in gebruik - inschakelen en vervolgens de gewenste zwembadtemperatuur instellen.
- Gegarandeerde rustige werking van de compressor en ventilatiemotor, vanaf 10 C° luchttemperatuur te gebruiken.
- Hoog vermogenscoëfficiënt
- Voedingspanning 230 Volt
- Koeling- en verwarmingsfunctie
- Temperatuurbereik: +5 tot +35°C
- Met LCD display
- Met titanium warmtewisselaar
- COP 5,64,

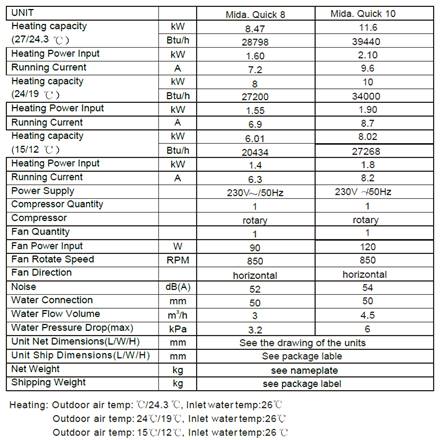

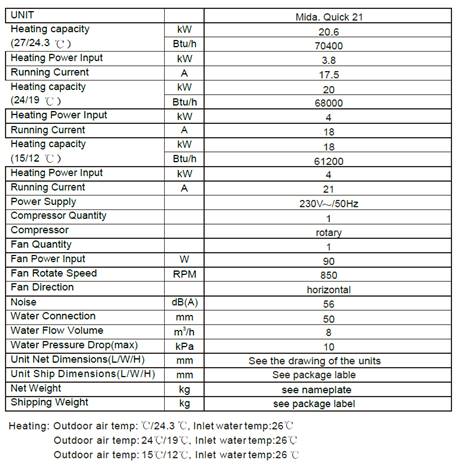

650001126               Mida Quick   3,5 kW
650001127               Mida Quick   5,6 kW
650001128               Mida Quick   7,8 kW
650001129               Mida Quick   9,5 kW
650001130               Mida Quick   12,5 kW



mida 3mida 3mida 4

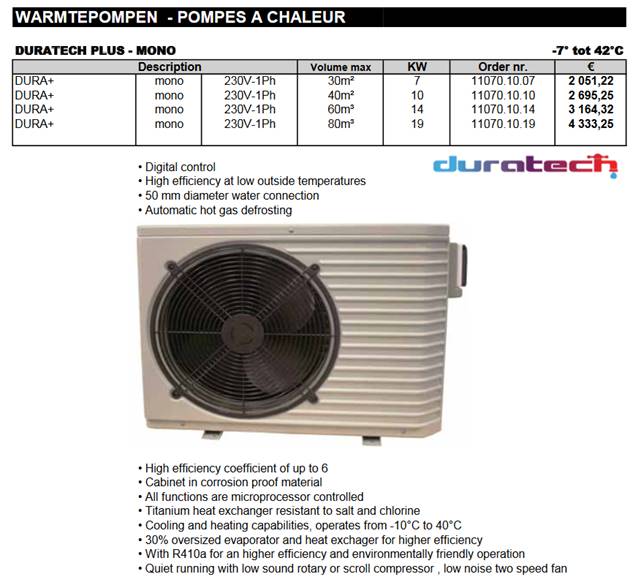

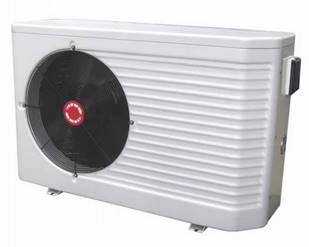

Dura +

Dura 1Dura 2

De Duratech Plus™ warmtepompen werden in 2009 geïntroduceerd en waren vanaf het begin een succes. Waar het COP bij de standaard Dura stopt bij 5,0 gaat de Dura+ verder. Een COP van 6,0 kan zelfs gehaald worden. M.a.w. elke kW die u aan uw elektriciteitsleverancier betaald kan 6,0 kW aan energie in uw bad stoppen. Goedkoper een bad verwarmen kan dus niet (behalve zonnecollectormatten natuurlijk, dat is gratis energie zodra de zon schijnt). Daarnaast kunnen de Dura + warmtepompen efficiënter blijven werken bij lagere temperaturen dan de andere warmtepompen dat kunnen. Deze kunnen namelijk al hun werk doen bij -15°C. Het is tevens mogelijk met dit model het bad te koelen. De Plus-serie heeft een elektronische sturing en bediening en heeft mogelijkheden tot instellen van de parameters en timers. Deze serie is geluidsarm door regelbare ventilator snelheid.

Zeer efficiënt en economisch in het gebruik
De warmte van de buitenlucht wordt geabsorbeerd en overgedragen aan het zwembadwater. Per één verbruikte kW door de Dura + warmtepomp kan er 6 kW aan warmte worden afgegeven aan het zwembadwater. Maar liefst 5 van de 6 kW zijn gratis!

Gebruik
De Dura + warmtepomp dient verplicht buiten geïnstalleerd te worden en kan het zwembad verwarmen gedurende het hele jaar. De Dura + warmtepompen kunnen zelfs vanaf -10 graden Celsius buitentemperatuur functioneren en warmte halen uit de lucht. De Dura + warmtepomp bevat eveneens een koelfunctie, het water kan
dus ook afgekoeld worden met behulp van de Dura + warmtepomp.

Milieuvriendelijk
Dura + warmtepompen zijn veel minder schadelijk voor het milieu omdat zij 83% van de geproduceerde energie halen uit de omgevingslucht, een volledig natuurlijke en hernieuwbare energiebron. Bovendien heeft het gebruikte gas geen schadelijke effecten op de ozonlaag.

Duurzaam ontworpen en gebouwd
Het gebruik van materialen van hoge kwaliteit zoals ‘Acrylic’ en ‘Titanium’ voor de warmtewisselaars maken dat de Dura + warmtepomp moeiteloos bestand is tegen roest en de versie van chloor in het water. Onze nieuwste warmtewisselaars zijn tevens extra groot om de efficiëntie te vergroten.

Eenvoudige installatie
Het toestel is opmerkelijk compact en goed ontworpen zodat het gemakkelijk te installeren is. Bijvoorbeeld: de geïntegreerde debietsensor zal de warmtepomp automatisch aanschakelen wanneer de filterpomp begint te werken en water door de Dura + warmtepomp stuurt, en automatisch stoppen wanneer de filterpomp stopt.

Vooruitstrevende bediening
De geïntegreerde intelligente microprocessor bewaakt alle sensoren en stuurt alle functies van de Dura + warmtepomp zonder tussenkomst van de gebruiker. Een elektronisch display met eenvoudige bediening is standaard voorzien.

Geluidsarme werking
Door het gebruik van hoogefficiënte, geluidsarme rotary of scroll compressoren, geluidsarme ventilatoren die op twee snelheden werken en een extra grote warmtewisselaar, krijgt met een unit die opmerkelijk weinig geluid maakt.
Dura 3

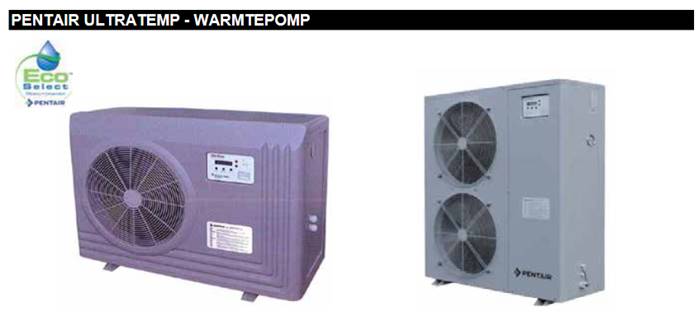

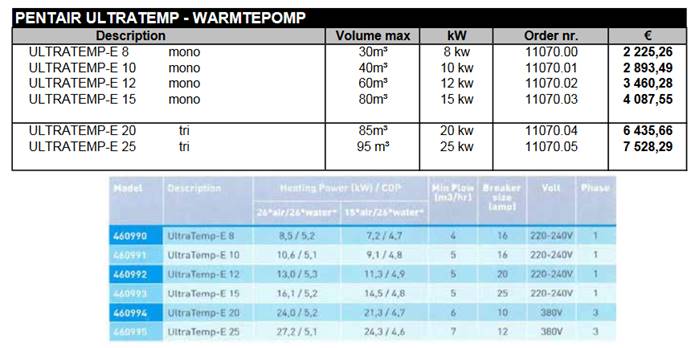

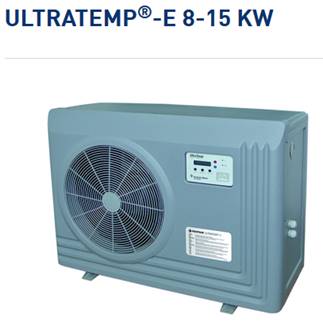

Pentair Ultratemp E8-15

pentair1pentair 2pentair 4
Why should you choose an ultratemp®-e heat pump?
That’s easy. it offers the longest list of standard features available.
• the ultratemp-e heat pump provides an autoSet™ temperature control feature as standard. it monitors water
temperature and turns the pump on and off as needed, overriding the time clock to maintain desired temperature.
it’s the ultimate in convenient, hands-free comfort control.

• the ultratemp-e 15 heat pump features the legendary DAIKIN Scroll compressor that’s more efficient, durable, reliable and quieter than any piston-driven compressor. it’s the best of the best.

• pentair heat pumps used the epa-recognized, environmentally safe, non-ozone depleting r-410a refrigerant. this has allowed the ultratemp-e heat pump to be awarded the eco Select®Brand for environmental responsibility.
• 100% titanium heat exchanger assures corrosion-free performance for extra long life and value.
• easy to use, multi language lcd control board displays an intuitive, menu-driven readout with easy to follow, full word messages—no codes to memorize.
• Self-diagnostic software continuously monitors system for peak performance.
• automatic defrost feature senses refrigerant temperature and helps prevent the ultratemp-e heat pump from freezing, allowing the heat pump to operate at temperatures as low as -3°C.
• perfect companion to intellipool® automation Systems—using rS485 communication, intellipool® can not only operate and monitor ultratemp®-e remotely, in case of alarms these will be sent to the intellipool ®and ultimately an e-mail notification can be configured.
• CE compliance, performance and efficiency independently certified by tüV rheinland.
• pool/Spa function enables easy dual temperature control.
• long-life corrosion resistant plastic panels.
• corrosion resistant “blue fin” evaporator.
• after service available with hotline number and possibility of on site intervention.
• Silent

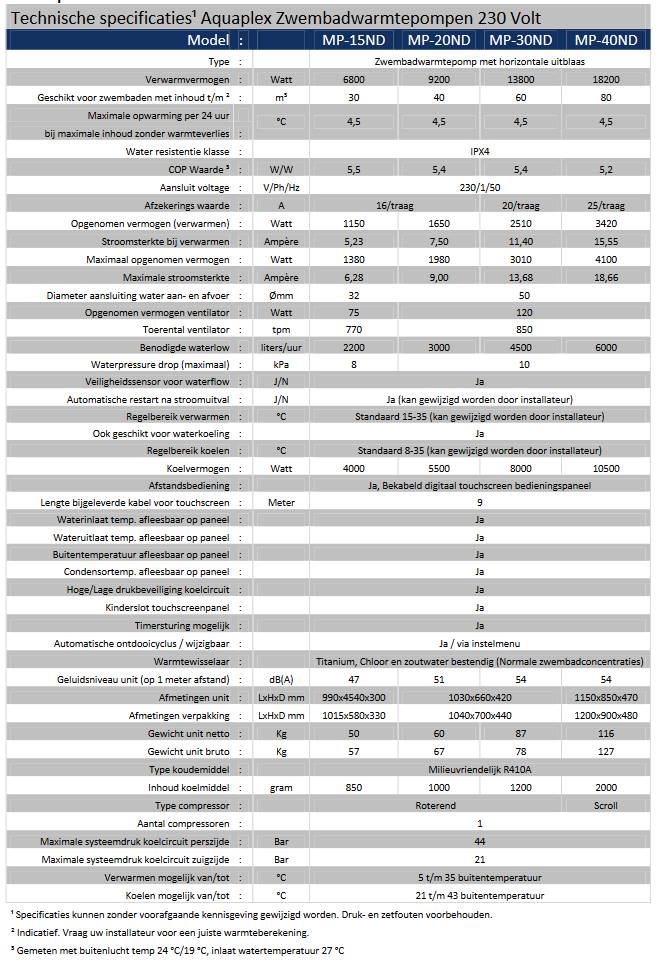

Aquaplex Maxpump

Aquaplex 1Aquaplex 2
COP : 5,5
Roterende compressor


ref 061 MAXPUMP15         6500W -     30 m³ inhoud zwembad
ref 061 MAXPUMP 20        8800W –   40 m³ inhoud zwembad
ref 061 MAXPUMP 30        13200W – 60 m³ inhoud zwembad
ref 061 MAXPUMP 40        17500W – 80 m³ inhoud zwembad
ref 061 MAXPUMP 50U3  21000W – 100 m³ inhoud zwembad 400V 3f

Aquaplex 3

De bypass of debietregeling zwemwaterdebiet
COP berekening
De COP is afhankelijk van 3 parameters

Een lucht warmtepomp werkt best overdag. De lucht is dan warmer.

Een warmtepomp staat op zijn plaats in een kelder of kruipkelder.
Er zit zeer veel energie in verdampt water.

Het gaat hem over de condensortemperatuur van de warmtepomp.

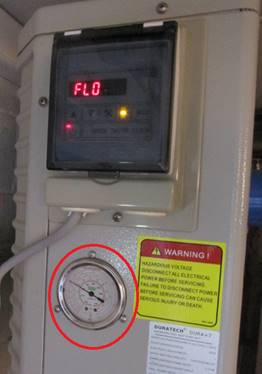

Deze kunt u aflezen op de manometer van de warmtepomp. Voor warmtepompen gevuld met R410 is de ideale temperatuur 35°C. Dit komt overeen met 20 bar. Daarvoor met er genoeg afkoeling zijn door debiet x temperatuur. Er moet voldoende flow zijn.
Deze kan op 2 manieren geregeld worden:

1350 tr/min DN 50 condensortemperatuur 43°C 25 bar
1600 tr/min DN 50 condensortemperatuur ????

Dikwijls draait de niet frequentie geregelde pomp te snel. In dat geval moet het debiet verlaagd worden met een bypass.

bypassManometer

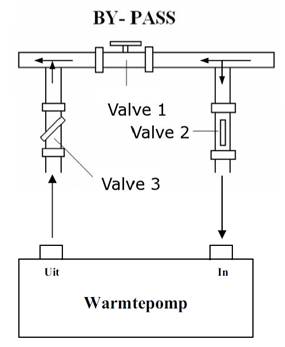

Afregelprocedure by-pass:
" open de 3 kranen volledig
" sluit kraan 1 lichtjes tot de waterdruk met ongeveer 0,1 à 0,2 bar is verhoogd
" sluit kraan 3 tot ongeveer halfweg om de druk van het koelgas in de warmtepomp te regelen op 18 ŗ 22 bar.

De optimale werking van de warmtepomp wordt bereikt wanneer het koelgas R410 een druk heeft aan de condensor van 18 à 22 bar. Deze druk kan afgelezen worden op de drukmeter naast het bedieningspaneel van de warmtepomp. Door de afregeling stroomt tevens het optimale waterdebiet door het toestel.
Door de afwezigheid van een by-pass of een slechte afregeling, zal de warmtepomp niet functioneren aan de beste COP.

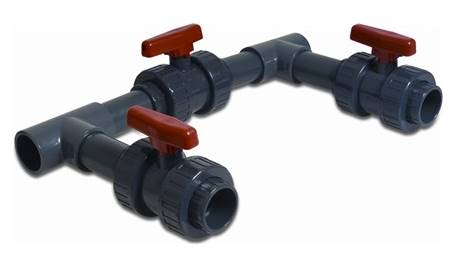

Bypass te koop Bypass 2
Bypass kit voor zwembad warmtepompen die de doorstroming van het water naar uw warmtepomp optimaliseert voor maximale COP.
Maakt uw warmtepomp snel en effectief winterklaar door aflaten water zonder dat u de stroming van het water naar uw zwembad beïnvloed.

Inhoud complete kit:

Warmtepomp pompt 80% gratis warmte uit de lucht in uw zwembad

Warmtepompen voor zwembaden zijn duurzame energiesystemen die energie uit de lucht omzetten in bruikbare warmte. Een warmtepomp kan die energie van een relatief lage temperatuur oppompen tot een voldoende hoge temperatuur om het zwembad te verwarmen. De werking van een warmtepomp is vergelijkbaar met die van een koelkast, maar dan in de omgekeerde richting: een medium heeft energie nodig om te verdampen en geeft energie af bij condensatie. Het oppompen tot een hogere temperatuur vraagt energie. Terwijl de meeste gangbare verwarmingssystemen hun energie volledig uit brandstof of een andere energiedrager halen, onttrekt de warmtepomp haar energie grotendeels (tussen 70 en 80 %) aan de lucht. De warmtepompinstallatie verbruikt dus viermaal minder energie dan een klassiek verwarmingssysteem.

De energiebesparing die bereikt kan worden met een warmtepomp wordt in grote mate bepaald door het temperatuurverschil tussen warmtebron en afgiftesysteem. Hoe kleiner dit temperatuurverschil, hoe hoger het rendement. Vanwege de relatief lage temperatuur die de warmtepomp levert, wordt ze idealiter toegepast voor zwembaden.

Lucht / water warmtepomp
Dit type warmtepomp wordt gebruikt in de zwembadtechniek. Bij dit type van warmtepomp wordt de warmte uit de omgevingslucht gehaald, om vervolgens op te pompen en aan het verwarmingssysteem toe te voegen. Erg hoge rendementen worden behaald tot buitentemperaturen van +7°C. Vooral toepassingen voor zwembadverwarming zijn voor de hand liggend voor deze toepassing. Openluchtbaden hoeven geen extra opwarming bij buitentemperaturen boven de 25°C, en indien de buitentemperaturen het vriespunt naderen wordt er meestal niet veel meer gezwommen. En juist binnen deze grenzen haalt de lucht/water warmtepomp haar hoogste rendementen. Zeker indien de warmte rechtstreeks aan het zwemwater kan afgegeven worden mits een roestvrijstalen warmtewisselaar en geen extra overgangsmedium meer dient gebruikt te worden ( CV water). Ook dient het water meestal slechts tot 30° à 31°C opgewarmd te worden, waardoor een erg hoge COP waarde bereikt kan worden door de lage condensortemperatuur. Indien bovendien deze opwarming ‘s nachts kan geschieden, kan bijkomend geprofiteerd worden van een lage kostprijs van het nachttarief. Natuurlijk is het beter voor het milieu om het zwembad uitsluitend op natuurlijke wijze te verwarmen, of door gebruik van zonnepanelen. Maar indien toch bijkomende verwarming noodzakelijk wordt om de actieve zwemperiode te verlengen, is deze warmtepomp wel de milieuvriendelijkste manier.

De goedkoopste zwembadverwarming?
Neen, na de zonnecollectoren. Deze vragen een even grote investering, maar de energieopbrengst is gratis. Opgelet echter met zonnecollectoren: Geen zon, geen warmte! Warmtepompen nemen één deel energie op van het elektriciteitsnet om er vijf af te geven aan het zwembadwater. Die vijf zijn afkomstig uit de lucht en de warmte van de lucht is voorlopig nog gratis. Omdat de lucht meestal tussen de 15 en 25°C is in de zomer tijdens de werking van de warmtepomp en het uitwisselingsproces langzaam verloopt, werkt een warmtepomp zeer zuinig.

Hieronder ziet u een berekening om het prijsverschil aan energiekosten te kunnen vergelijken tussen een warmtepomp, een elektrische verwarming en een CV verwarming. Wij gaan uit van:

Zonnecollector:
De dimensionering van een zonnecollector: U moet de oppervlakte van uw zwembad verdubbelen. Vacuumbuiscollector is ideaal. Nooit teveel warmte!

Zwembadwarmtepomp:
Een zwembadwarmtepomp heeft een COP van 5. Dit wil zeggen dat de warmtepomp theoretisch in staat is om 5 kWh aan warmte te produceren voor elke kWh ze uit het elektriciteitsnet haalt. Dit kan men gelijkstellen aan een rendement van 500%. Voor de productie van 1 GJ ofwel 1000 MJ warmte heeft de warmtepomp 1000/5 = 200 MJ aan elektriciteit nodig, ofwel 200/3,6 = 55,5 kWh. De kosten hiervoor bedragen aan dagtarief 55,5 * € 0,23 = € 12,76. De kosten hiervoor bedragen aan nachttarief 55,5 * € 0,14 = € 7,77.

Gas:
Gas met hoogrendementsketel: de productie van 1 GJ warmte met een hoogrendementsketel. Voor de productie van 1 GJ ofwel 1000 MJ warmte heeft de hoogrendementsketel 1000/0,90 = 1100 MJ aan aardgas nodig, ofwel 1100/35,2 = 31,5 m³ aardgas. De kosten hiervoor bedragen 31,5 * € 0,60 = € 19,00.

Elektrisch:
Bij gewone elektrische verwarming heb je slechts een rendement van 100%. Om hetzelfde resultaat met een elektrische verwarming te bereiken is € 5*12,76 = € 63,8 elektriciteit aan dagtarief en € 5* 7,77 = € 38,85 elektriciteit aan nachttarief benodigd. Bij een gasgestookte elektriciteitscentrale met een rendement van 40% is uiteindelijk slechts 333 / 0,40 = 833 MJ ofwel 23,7 aardgas nodig, tegenover 35,5 m³ bij de hoogrendementsketel.

Een horizontale of verticale ventilator?
De ventilator van een goede warmtepomp zorgt dat verse lucht op de verdamper slaat en dat de koude gebruikte lucht efficiënt horizontaal of verticaal wordt verwijderd. De keuze tussen een horizontale of een verticale ventilator wordt bepaald door de plaats van de warmtepomp. Heb je een vrije ruimte van 5 meter, dan kan een warmtepomp met horizontale ventilator. Denk niet enkel aan de beplanting, maar ook aan het feit of je in zwempak de kille luchtstroom moet passeren. Een verticale ventilator kent dat probleem niet, maar vraagt meer onderhoud, omdat de ventilatoropening meer vuil opneemt.

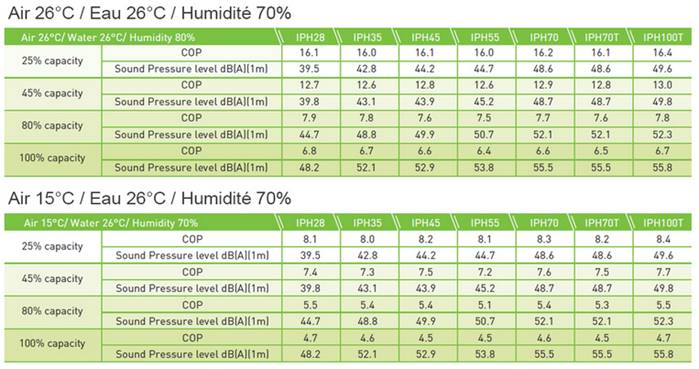

COP?
Coëfficient Of Performance. Het rendement van de warmtepomp. Het afgegeven vermogen bv. 11 kW gedeeld door het opgenomen vermogen bv. 2,2 kW..
1 kW elektriciteit van het lichtnet levert u 16 kW warmte in uw zwembad op. (15 kW gratis!)


Beïnvloedingsfactoren?
De volgende factoren beïnvloeden de conforttemperatuur en de kostprijs van de opwarming:

Titanium warmtewisselaar

Geschikt voor elk type zwembadwater. Zout, chloor of broom. Geschikt voor zoutelektrolyse.

warmtewisselaar

Verwarming: acht oplossingen:



Afdekken moet, zelfs voor een binnenzwembad!!!!

Dimensionering
http://www.fairland.com.cn/sizing_calculation.html
warmtepomp zonder afdekkingwarmtepomp met afdekking

Energiekostprijs gebruik zwembad

  1. Opwarmen

Q = m *Cv*ΔT
cv water = 4186 J/kg K
https://nl.wikipedia.org/wiki/Soortelijke_warmte
m = 50 m³ = 50.000 kg
Cv water = 4186 J/kgK
ΔT = 20°C
Q = 50000 *4186 *20 = 4186 Mj = 4186000000 J
= 1162,77 kWh
met warmtepomp : € = 1162 kWh *0,25€/kWh *1/5 COP = 58,1 €/50 m³ per 20°C (COP 5 = warmtepomp)
met klassieke verwarming : € = 1162 kWh *0,05 €/kWh = 58,1 €/50 m³ per 20°C
http://www.golantec.be/kostprijs%20diverse%20vormen%20van%20energie.htm

Dus : met warmtepomp COP = 5                                              :                       €58,1 /50 m³

Real life (gemeten met kWh meters)
Opstart zwembad 48 m³
23/03/2017 10°C     >11/04/2017 : 29°C
406,07 kWh (Warmtepomp) + 54 kWh (pomp) = 460,07 kWh *0,25 €/kWh = 115,-€

  1. Op temperatuur houden met warmtepomp

Verdampen= 80% van uw energieverbruik
https://nl.wikipedia.org/wiki/Verdampingswarmte
De verdampingswarmte van water bedraagt 2249 kJ/kg bij standaardomstandigheden. Vergeleken met het verwarmen van water kost het verdampen 500 maal meer energie als om het 1K te verwarmen (soortelijke warmte is 4,19 kJ/kg.K), dus vijfmaal zoveel om het van 0°C tot 100°C te verwarmen!
m = 28 m³/jaar = 28000 kg/jaar
Q = 28000kg *2249kJ/kg = 62972000kJ = 17492kWh
Met warmtepomp : 17492 kWh x 0,25 €/kWh/COP 5 = 874 €/jaar om 28 m³ te verdampen (COP 5 = warmtepomp)

Zonder warmtepomp : 17492 kWh x 0,05 €/kWh = 874  €/jaar om 28 m³ te verdampen

Dus : Verdampen                                                             874 €/jaar om 28 m³ te verdampen
  1. Filteren en rondpompen

Verbruik gemeten met gedecentraliseerde kWh meter (15/7/2016 tot 10/11/2016)
24 h/dag filteren aan 350/1100 tr/min : variabel toerental filterpomp VSP
2016:  Filterpomp :                                        406 kWh/jaar         x 0,25 €/kWh = €101,5
2016 : 2 Warmtepomp(en) :                      2803 kWh/jaar         x0,25 €/kWh = €700,75
Verbruik gemeten met gedecentraliseerde kWh meter (29/03/2017 tot 10/04/2018)
2017:  Filterpomp :                                        744 kWh/jaar         x 0,25 €/kWh = €186,-
2017 : 2 Warmtepomp(en) 2x7 kW          4164 kWh/jaar         x0,25 €/kWh = €1041,-
http://www.golantec.be/kostprijs%20diverse%20vormen%20van%20energie.htm

Dus : Elektriciteitsverbruik voor rondpompen aan 0,25 €/kWh =                             186,- €
