Verdunningsfactor

De verdunningsfactor is een factor welke bepaald of er voldoende afstand is tussen de rookgasafvoer (schouw) en de ventilatietoevoeropening. Aldus worden de eventuele aangezogen rookgassen voldoende verdund met verse lucht om uitvallen van de aardgasbrander te voorkomen.
Door de moderne condensatietechnologie op aardgas is het mogelijk om de rookgassen om het even waar af te voeren. De schouw is eigenlijk afgeschaft. De afstand tussen een uitmonding voor rookgasafvoer en een ventilatielucht toevoeropening in de woning wordt bepaald door de aldus genaamde verdunningsfactor ''f''. Deze factor is ontwikkeld door T.N.O. De formules om de verdunningsfactor te bepalen zijn beschreven in NEN 1087 en NEN 2757.

Opdat de afvoer op deze manier mag geplaatst worden moet de maximale waarde van f < dan :

• Stookolie (alles wat niet aardgas is) : f < 0,0015


• Aardgas : f < 0,01

Waarbij :

• P  : nominaal vermogen van het gastoestel in kW

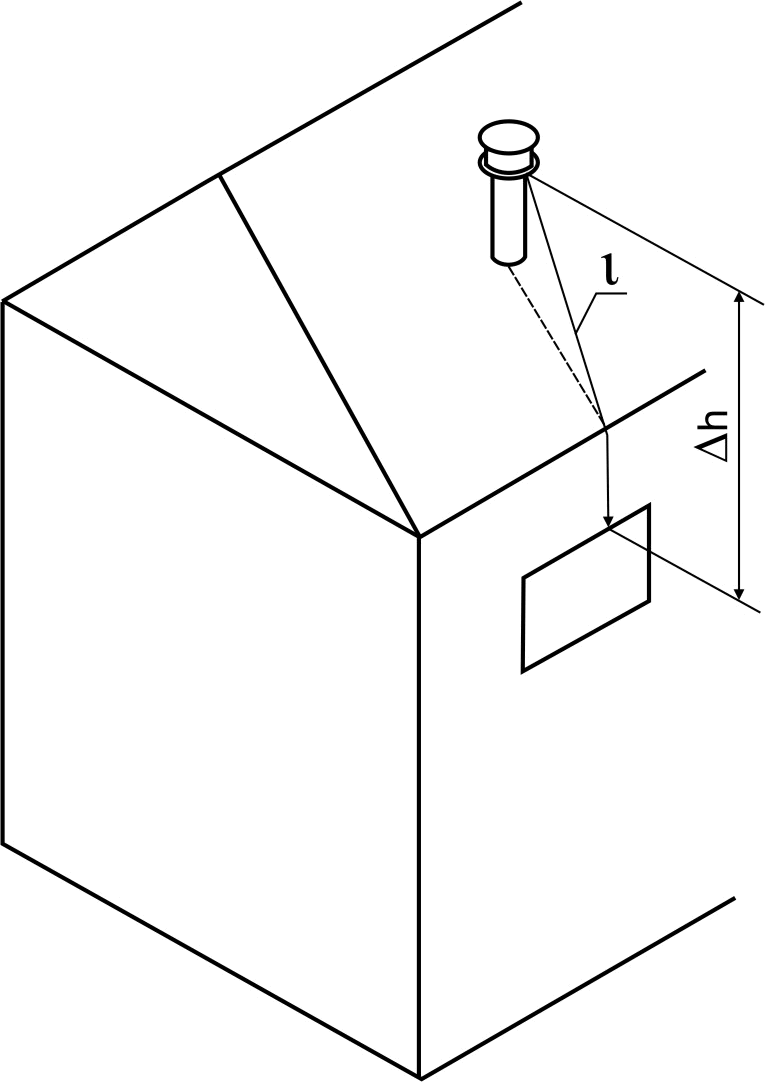

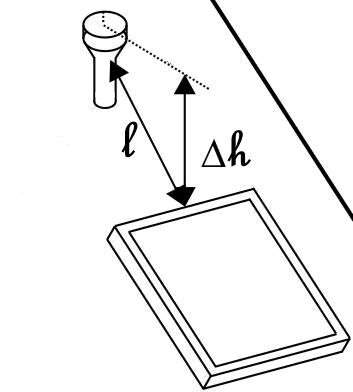

• l    : lengte v.d. verbindingslijn tussen uitstroom- en instroomopening

• Dh : verticaal hoogteverschil tussen uitstroom- en instroomopening

• s1 en s2 : verdunningscoëfficiënten afhankelijk van de situatie

Praktisch moet men drie parameters bepalen om de verdunningsfactor te kunnen berekenen:

• Situatie

• Hoogteverschil tussen toevoer (inlaat) en afvoer (uitlaat)

• Gemeten lineaire afstand tussen toevoer (inlaat) en afvoer (uitlaat)

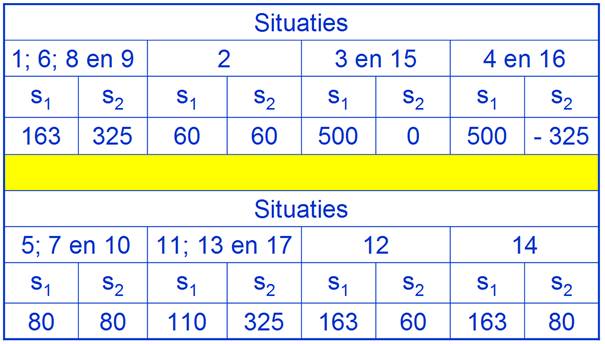

De 17 mogelijke situaties met hun waarden voor de verdunningsfactoren s1 en s2:

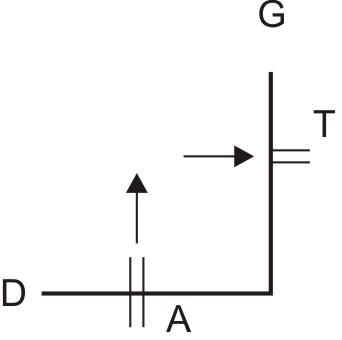

Situatie 1

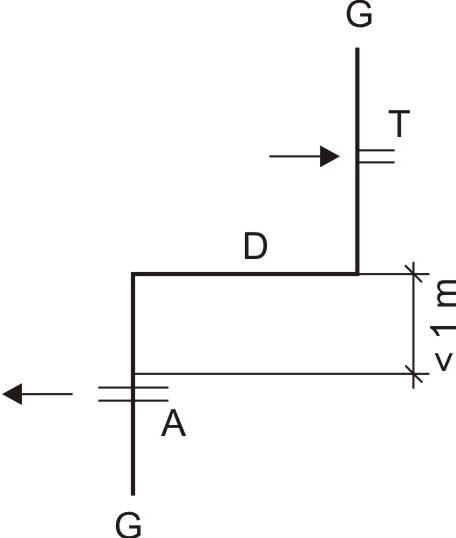

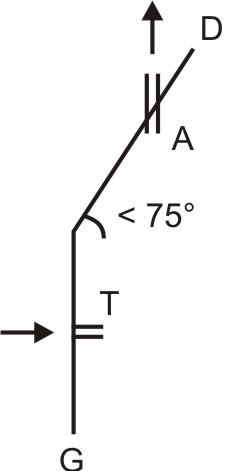

Situatie 2:

Excel spreadsheet berekening verdunningsfactor

Excel spreadsheet situaties

http://www.cerga.be/nl/techniek-en-praktijk/berekeningen

Hier kunt u een interessant programma met de verschillende situaties downloaden:

http://members.quicknet.nl/v.vander.molen/Verdunningsfactor.htm

Voorbeeld :

Gegeven:

 l = 5 m   ;  Dh = 2,50 m en Pn = 24 kW

 Is deze plaatsing toegelaten?

Stap1: met welke situatie stemt deze figuur overeen?

situatie 1, eerste figuur

Stap 2: S1 en S2 uit tabel aflezen

S1 = 163            S2 = 325

Stap 3: berekening van de verdunningsfactor

Besluit: de verdunningsfactor = 0,003

Deze waarde is kleiner dan de maximum toegelaten waarde van 0,01.

Deze situatie is dus in orde. De plaatsing is toegelaten.
