GoLanTec energietechniek is een geregistreerd HVAC installatiebedrijf en en bouwt energiebesparende HVAC oplossingen voor particulieren en industrie:

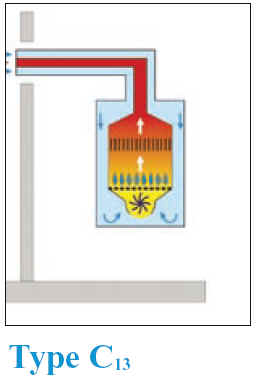

Aardgastoestel type C met condensatie van de waterdamp uit de rookgassen

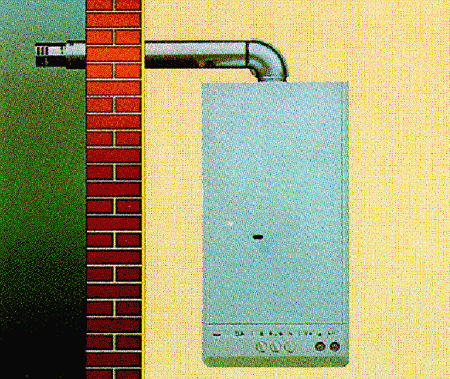

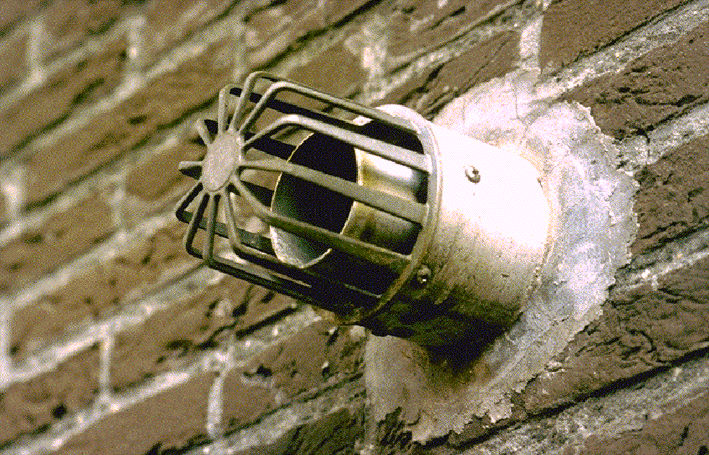

• De schouw is voorbijgestreefd, (antiek) en dus afgeschaft. De rook kan gelijk waar naar buiten komen. (Verdunningsfactor)

• De verbrandingslucht wordt van buiten aangezogen: alle problemen van koude winterlucht langs de verluchtingsgaten zijn opgelost.

• De ketel is condenserend: de waterdamp in de rookgassen wordt gecondenseerd: vloeibaar gemaakt : rendement tot 109%!

108%: Maar dat kan niet?!

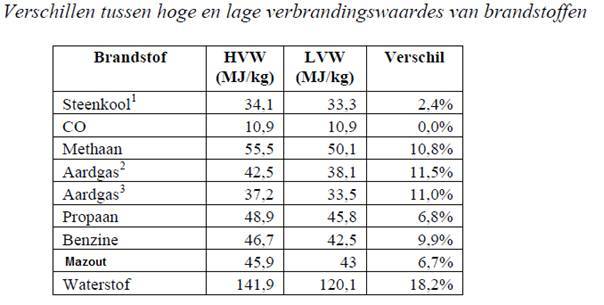

Energie die erin gestoken wordt:
Aardgas:

• 38,1 MJ/kg als men geen rekening houdt met de geproduceerde waterdamp.(lage verbrandingswarmte) (Hi) (calorische onderwaarde) (stookwaarde) Definitie stookwaarde: Onder stookwaarde verstaan we de verbrandingswarmte verminderd met de verdampingswarmte van het water in de brandstof en van het water dat bij de verbranding ontstaat.

• 42,5 MJ/kg als men wel rekening houdt met de erin aanwezige te produceren waterdamp (hoge verbrandingswaarde) (Hs) (calorische bovenwaarde) (verbrandingswarmte) Definitie verbrandingswarmte: Onder verbrandingswarmte verstaan we de hoeveelheid warmte die vrijkomt bij de volledige verbranding van 1 kg brandstof waarbij de gevormde waterdamp condenseert. De praktische waarde van deze verbrandingswarmte is bijna nihil. Definitie calorische bovenwaarde: Is de hoeveelheid warmte die vrijkomt bij de volledige verbranding (stoechiometrische verbranding) van 1 m³ droog gas wanneer de verbrandingsproducten afgekoeld worden tot 0°C op een druk van 1013 mbar. Het bij de verbranding gevormde water is dan gecondenseerd (waterdamp in vloeistoffase) en de condensatiewarmte is teruggewonnen.

Normale ketel
Er wordt bij een normale ketel 37,3 MJ/kg uitgehaald.
Dit komt overeen met een rendement van:
37,3 / 38,1 = ή = 97,9 % rendement t.o.v. de lage verbrandingswarmte. (Hi)(Calorische onderwaarde) (stookwaarde)
37,3 / 42,5 = ή = 87,7 % rendement t.o.v. de hoge verbrandingswaarde. (Hs)(Calorische bovenwaarde) (verbrandingswaarde)

Condenserende ketel
Er wordt uit de normale ketel 37,3 MJ/kg uitgehaald

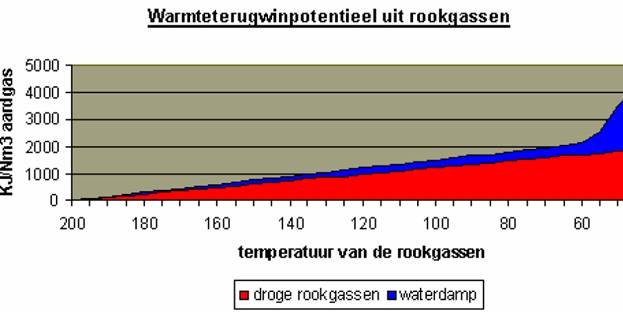

De waterdamp in de rookgassen wordt maximaal gecondenseerd in de rookgascondensor. Dit levert supplementair nog eens 3,8 MJ/kg op.
Dit levert een totaal geproduceerd vermogen van 37,3 MJ/kg+ 3,8 MJ/kg = 41,1 MJ/kg
Dit komt overeen met een rendement van:
41,1 / 38,1 = ή = 107,8 % rendement t.o.v. de lage verbrandingswarmte. (Hi)(Calorische onderwaarde) (stookwaarde)
41,1 / 42,5 = ή = 96,7 % rendement t.o.v. de hoge verbrandingswaarde. (Hs)(Calorische bovenwaarde) (verbrandingswaarde)

Bezoek volgende installaties die gevolgd worden in real time (Karel de Grote -Hogeschool Antwerpen)

• Condenserende aardgasketel Rendement = 85% à 87%

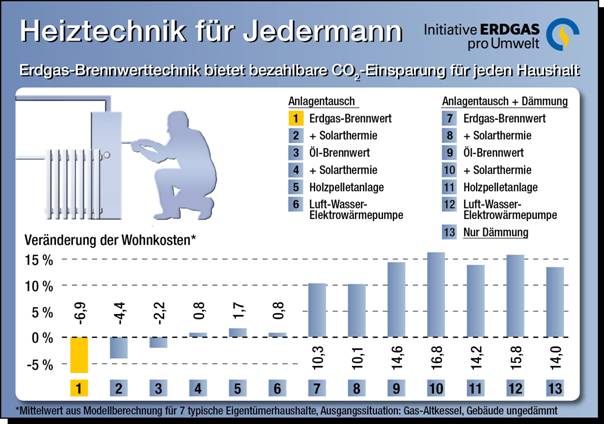

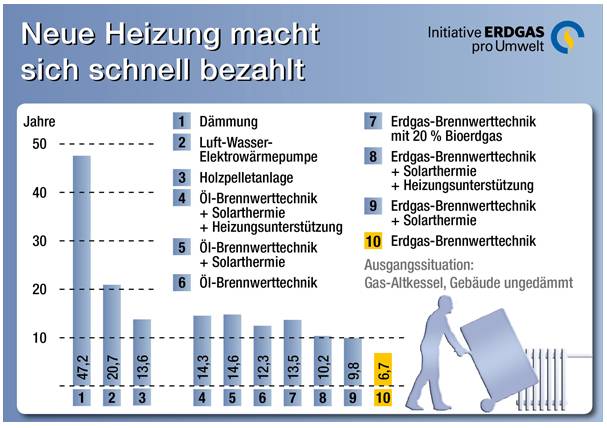

Dämmung = isolatie

De meest verkochte gaswandketels CV+ SWW

• Vaillant VCW296 24 kW verwarming 29 kW SWW

Met de condensatiegaswandketel met ogenblikkelijke warmwaterproductie en doorstroomsysteem kunt u onmiddellijk over warm water beschikken en dit hoelang u ook maar wil! Het binnenkomend koud water wordt opgewarmd door een brander waarna het meteen wordt geleid naar uw aftappunten. Geen accumulatie, dus ook geen verlies aan energie. De ecoTEC pro VCW is een uitstekende condensatiegaswandketel met een doorstroomsysteem.

• Vermogen CV 30 KW
• Vermogen sanitair 34 KW (19,5 lt/min)

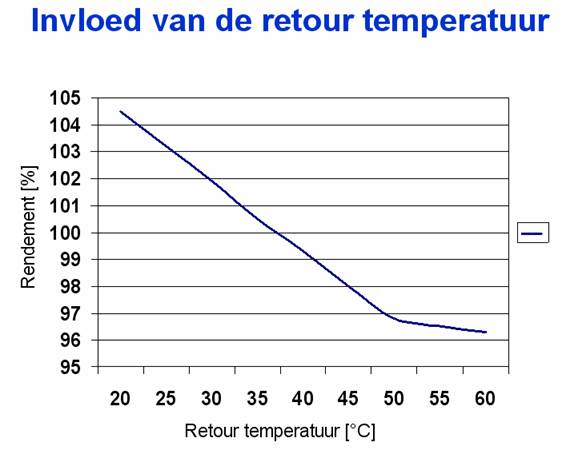

• HR TOP label Rendement 109 % bij 40/30 °C
• Aangeblazen premix gasbrander Modulerend tussen 30 en 100 %
• Elektronische ontsteking
• Expansievat 10 liter ingebouwd
• Digitaal display
• Inox warmtewisselaar voor verwarming en warmwaterproductie
• Verwarmingspomp met nadraaitijd.
• 2 jaar omnium waarborg 5 jaar waarborg warmtewisselaar

• Junkers Cerapur TOP 30-3 ZWB; 30,9 kW verwarming; 30 kW SWW

Deze wandcondensatieketel levert u verwarmings- en warmwatercomfort. Naast een hoog warmterendement en hoog debiet. De Cerapur levert 13 tot 17 liter warm water per minuut.  Blinkt uit door zijn bijzonder licht gewicht (46 kg!) en kleine afmetingen (nauwelijks 44 cm breed). Cerapur laat zich makkelijk combineren met een  zonnecollector.

• Voor aardgas of vloeibaar gas
• Heatronic III-bedieningspaneel met digitale aanduiding
• Moderne vormgeving en stille werking (38 dB)
• Circulatiepomp met 3 snelheden
• Ingebouwd expansievat van 12 liter
• Complete montageplaat voor een eenvoudige installatie
• CE-erkenning en HR TOP-label
• Solar-compatibel

• Renova Bulex Thermomaster F25-F29

• Condensatiegaswandketel HR TOP
• Verwarming + warm water via doorstroming; ookbeschikbaar in 'enkel verwarming'
• Beschikbare vermogens: 25,1 en 29 kW
• Verwarmingslichaam in gietaluminium/silicium
• Brander in inox
• Sanitaire platenwisselaar in inox
• Elektronische ontsteking
• Pomp met 3 snelheden
• Modulerende ventilator
• Ketel met gedwongen afvoer
• Keuring B23, C13, C33, C43, C53, C83, C33s
• Ingebouwde weersafhankelijke regeling,buitenvoeler in optie
• Aansluiting thermostaat ON/OFF of OpenTherm
• Diagnosecodes
• Vorstbeveiliging, watertekortbeveiliging
• Ingebouwd expansievat, vulset en overdrukventiel, met bypass en zonder montageplaat
• Geleverd met aansluitbuizen om terug naar de muur te gaan

Vitodens 200-W condenserende aardgaswandketel.

Vermogen P = 17 à 105 kW
De Vitodens 200-W verwarmingsketel combineert superieure kwaliteit met een minimaal verbruik, een milieuvriendelijke, geruisloze werking en een hoog bedieningscomfort.

Belangrijkste eigenschappen:

• 109% jaarrendement (98% Hs; 109% Hi)
• Als verwarmingscentrale tot vier Vitodens 200-W ketels (tot 420 kW)
• Modulerende MatriX-Compact-gasbrander
• Hoogrendementsketel met HR-TOP label

Hoge kwaliteit
Gasbrander (MatriX-Compact) in roestvrij staal

• Lage uitstoot
• Hoge levensduur
• Optimale aanpassing warmtewisselaar/brander
• Eigen ontwikkeling en productie

Warmtewisselaar (Inox-Radiaal) in roestvrij staal

• Zelfreinigend
• Grote corrosiebestendigheid

Intelligente Lambda-Pro-Control verbrandingsregeling

• Sproeiers hoeven niet verwisseld te worden bij omschakeling van aardgas op vloeibaar gas.
• Gelijkblijvend hoog rendement, ook bij schommelingen van de gassamenstelling
• Constante lage emissiewaarden
• Stille verbranding door een laag toerental van de ventilator

Zuinig
Condensatietechnologie

• Door terugwinning van latente warmte in de verbrandingsgassen bespaart u tot 35% meer op uw verwarmingskosten in vergelijking met een niet-condenserende gasketel.

Modulerende brander

• In functie van de warmtevraag past de brander zijn vermogen aan. U bespaart tussen 30 en 100%.

Cascaderegeling

• Zeer geschikt voor gebruik in meergezinswoningen, commerciële gebouwen en openbare faciliteiten
• De Vitotronic cascaderegeling past het vermogen van de verwarmingsketels automatisch aan.
• Automatische rookgasadaptatie garandeert een constant hoog rendement.

Milieuvriendelijk

• Stille werking
• Efficiënte en schone verbranding
• Overstijgt de strenge normen van het Duitse “Blauer Engel” milieulabel.
• Alle gebruikte onderdelen zijn gemakkelijk te demonteren, sorteren en recycleren.

Gebruiksvriendelijk

• Automatische temperatuurregeling in functie van de buitentemperatuur wanneer de ketel is uitgerust met een weersafhankelijke regeling.
• Automatische aanpassing van de verbranding aan verschillende gastypes en -kwaliteit
• Automatische omschakeling tussen zomer- en winteruur
• Nieuwe en overzichtelijke Vitotronicregeling: goed verlicht, contrastrijk en gemakkelijk af te lezen met helpfunctie en volle-tekstweergave
• Bedieningsgedeelte ook monteerbaar op een wandsokkel
• Instelling aan het toestel of met afstandsbediening
• Breedte en diepte stemmen overeen met standaard keukenmaten.
• Geen zijdelingse toegang nodig voor onderhoud

Specificaties:

• Nominaal vermogen: 17 tot 105 kW
• Normrendement: 98% (Hs)/109% (Hi)
• Afmetingen (hoogte x breedte x diepte):
  - 850 x 480 x 380 mm (45 tot 60 kW)
  - 850 x 450 x 530 mm (80 tot 105 kW)
• Gewicht: 65 tot 83 kg

Zie ook:

Verluchting type C

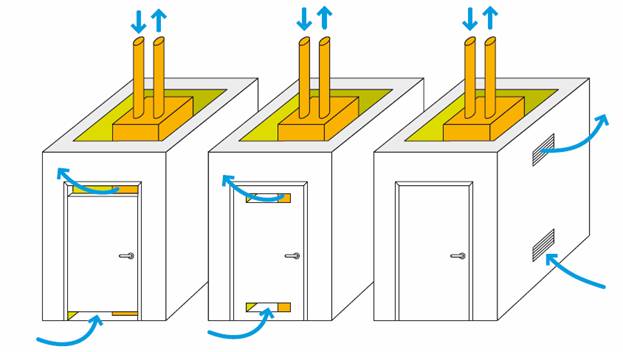

De gesloten toestellen type C : Deze toestellen nemen de verbrandingslucht op rechtstreeks van buiten. De aanvoer van verse lucht in de opstellingsruimte van deze toestellen dient dus niet voor de verbranding, maar voor de strikte ventilatie van het lokaal.

Geïnstalleerd vermogen <70 kW
De norm zegt dat het ventilatiesysteem moet zorgen voor een minimaal ventilatiedebiet van 0.2 l/s per kW nominaal vermogen, met een minimum van 7 l/s. Indien de verhouding van het opgesteld vermogen op de inhoud van de ruimte groter is dan 35 (Pn (kW) / V (m³) >35) moeten de toe- en afvoeropeningen netto 1 cm²/kW bedragen met een minimum van 50 cm² netto. Een spleet of ventilatierooster boven en onderaan de deur kan daarvoor dienst doen op voorwaarde dat er in het aangrenzende lokaal een rechtstreekse luchtaanvoer is. Indien de verhouding van het opgesteld vermogen op de inhoud van de ruimte kleiner dan of gelijk is aan 35 (Pn (kW) / V (m³) ≤ 35) moeten geen speciale voorzieningen worden voorzien voor de ventilatie.

Praktisch : een Type C ketel van 30 kW bevindt zich in een bergplaats met een oppervlakte van 1 m² :Hoogte lokaal = 2,2 m

30kW / 1m*2,2 m = 13,6. Deze verhouding is kleiner dan 35. Er moet geen verluchting voorzien worden.

Geïnstalleerd vermogen >70 kW

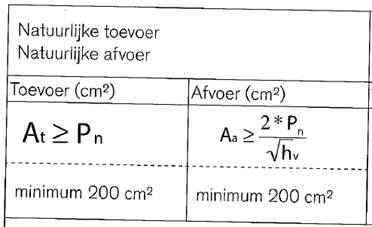

De norm NBN B61-001 is hier van toepassing. In geval van eenvoudige ventilatieroosters (natuurlijke toe- en afvoer) moet de toevoer minimaal 200 cm² bedragen en de afvoer ook 200 cm². De grootte van de roosters hangt af van het geïnstalleerd vermogen en van de hoogte van de schouw (hv).

vb : 2 * 90 kW = 180 kW

Toevoer : At = 180 cm² met een minimum van 200 cm² = 20 x 10 cm

Afvoer : Schouw 6 m hoogte

Aa = 2*180/((6)^(1/2)) = 146 cm² met een minimum van 200 cm² = 20 x 10 cm
