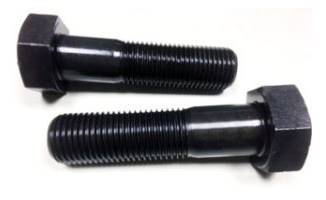

Engelse boutenengelse bouten 1

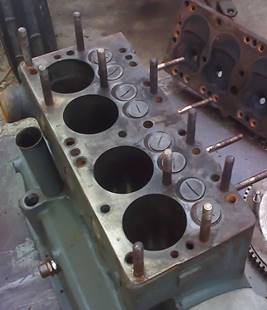

Het productiejaar van uw oldtimer geeft u een goede indicatie van welk type bouten er gebruikt werden:

Er bestaan twee grote families van schroefdraad voor bouten en schroeven:

Whitworth

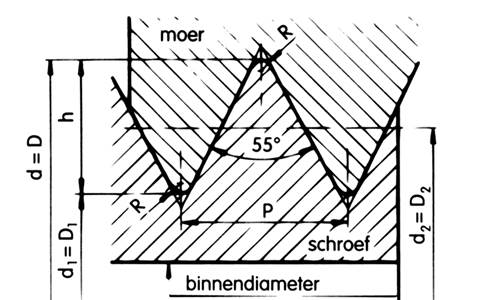

De voornaamste karakteristieken van British Standard Whitworth (BSW) schroefdraad is de hoek van 55 ° tussen de flanken.
De British Standard Fine (BSF) schroefdraad heeft hetzelfde profiel als de BSW schroefdraad maar wordt gebruikt wanneer een fijnere spoed nodig is.
engelse bouten 2
Whitworth bestaat in 3 versies:
British Standard Whitworth (BSW)
British Standard Fine thread (BSF)
British Standard Cycle. (BSC)
British Standard Fine (BSF) is a screw thread form, as a fine-pitch alternative to British Standard Whitworth (BSW) thread. For highly stressed conditions, especially in motorcycles, a finer thread, British Standard Cycle (BSC), was used as well.

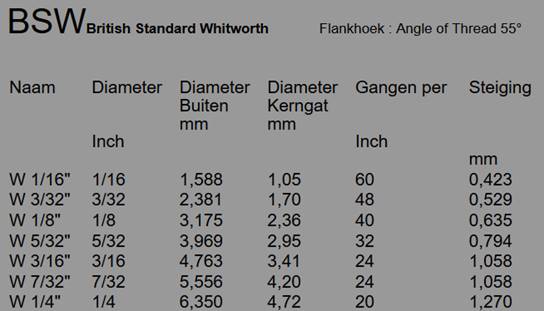

BSWBritish Standard Whitworth             Flankhoek : Angle of Thread 55°

Naam

Diameter


Inch

Diameter
Buiten
mm

Diameter
Kerngat
mm

Gangen per


Inch

Steiging



mm

W 1/16"

1/16

1,588

1,05

60

0,423

W 3/32"

3/32

2,381

1,70

48

0,529

W 1/8"

1/8

3,175

2,36

40

0,635

W 5/32"

5/32

3,969

2,95

32

0,794

W 3/16"

3/16

4,763

3,41

24

1,058

W 7/32"

7/32

5,556

4,20

24

1,058

W 1/4"

1/4

6,350

4,72

20

1,270

W 5/16"

5/16

7,940

6,13

18

1,411

W 3/8"

3/8

9,525

7,49

16

1,587

W 7/16"

7/16

11,113

8,79

14

1,814

W 1/2"

1/2

12,700

9,99

12

2,117

W 9/16"

9/16

14,288

11,58

12

2,117

W 5/8"

5/8

15,875

12,92

11

2,309

W 3/4"

3/4

19,050

15,80

10

2,540

W 7/8"

7/8

22,225

18,61

9

2,822

W 1"

1

25,400

21,34

8

3,175

W 1 1/8"

1 1/8

28,575

23,93

7

3,628

W 1 1/4"

1 1/4

31,750

27,11

7

3,628

W 1 3/8"

1 3/8

34,925

29,51

6

4,233

W 1 1/2"

1 1/2

38,100

32,68

6

4,233

W 1 5/8"

1 5/8

41,275

34,77

5

5,080

W 1 3/4"

1 3/4

44,450

37,95

5

5,080

W 1 7/8"

1 7/8

47,625

40,40

4,5

5,644

W 2"

2

50,800

43,58

4,5

5,644

W 2 1/4"

2 1/2

57,150

49,02

4

6,350

W 2 1/2"

2 1/2

63,500

55,37

4

6,350

W 2 3/4"

2 3/4

69,850

60,56

3,5

7,257

W 3 "

3

76,200

66,91

3,5

7,257

W 3 1/4"

3 1/4

82,550

72,55

3,25

7,815

W 3 1/2"

3 1/2

88,900

78,90

3,25

7,815

W 3 3/4"

3 3/4

95,250

84,41

3

8,467

W 4"

4

101,600

90,76

3

8,467






Whitworth size (inch)

Core diameter (inch)

Threads per inch

Pitch (in)

Tapping drill size

1/16

0.0411

60

0.0167

Number Drill 56 (1.2 mm)

3/32

0.0672

48

0.0208

Number Drill 49 (1.85 mm)

1/8

0.0930

40

0.025

Number Drill 39 (2.55 mm)

5/32

0.1162

32

0.0313

Number Drill 30 (3.2 mm)

3/16

0.1341

24

0.0417

Number Drill 26 (3.7 mm)

7/32

0.1654

24

0.0417

Number Drill 16 (4.5 mm)

1/4

0.1860

20

0.05

Number Drill 9 (5.1 mm)

5/16

0.2414

18

0.0556

Letter Drill F (6.5 mm)

3/8

0.2950

16

0.0625

5/16 in (7.94 mm)

7/16

0.3460

14

0.0714

Letter Drill U (9.3 mm)

1/2

0.3933

12

0.0833

Letter Drill Z (10.5 mm)

9/16

0.4558

12

0.0833

12.1 mm (0.4764 in)

5/8

0.5086

11

0.0909

13.5 mm (0.5315 in)

11/16

0.5711

11

0.0909

15 mm (0.5906 in)

3/4

0.6219

10

0.1

16.27 mm (0.6406 in)

13/16

0.6845

10

0.1

18 mm (0.7087 in)

7/8

0.7327

9

0.1111

19.25 mm (0.7579 in)

15/16

0.7953

9

0.1111

20.75 mm (0.8169 in)

1

0.8399

8

0.125

22 mm (0.8661 in)

1 1/8

0.9420

7

0.1429

1 1/4

1.0670

7

0.1429

1 1/2

1.2866

6

0.1667

1 3/4

1.4939

5

0.2

2

1.7154

4.5

0.2222

2 1/2

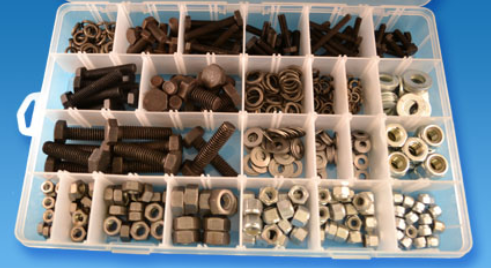

Groot assortiment bouten en moeren BSW (British Standard Whitworth) in handige grote metalen doos.

-Samenstelling:
-Zeskanttapbouten volgens DIN 933 (1954) en zeskantmoeren volgens DIN 934 (1954)
-Staal klasse ≈ 8.8/8
-Inhoud:

·         BSW 1/4 x15 -x20 -x25 -x30 /

·         BSW 5/16 x20 -x30 /

·         BSW 3/8 x25 -x35 /

·         BSW 1/2 x30

-110 stuks  engelse bouten 5

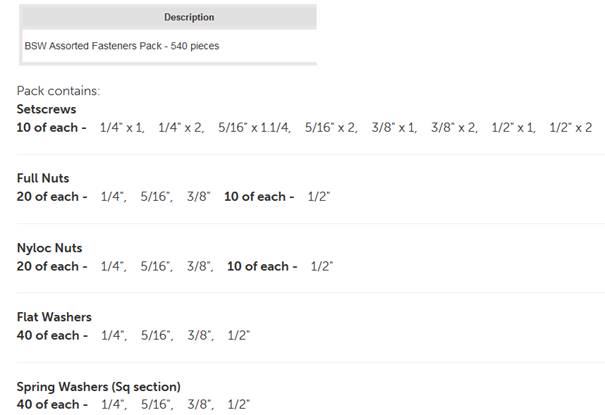

-540 stuks kit BSWBSW kit inhoud

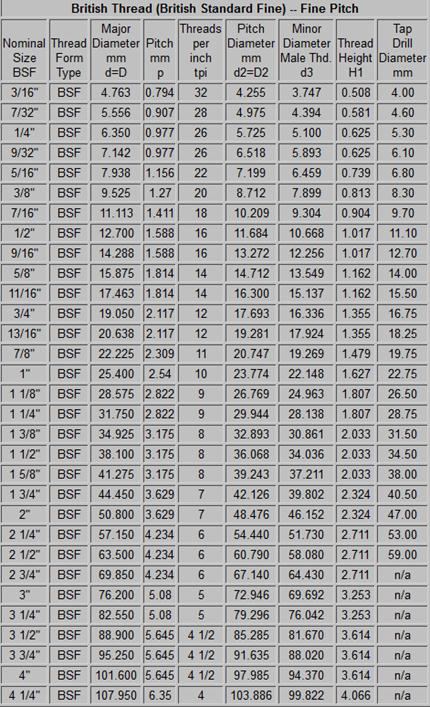

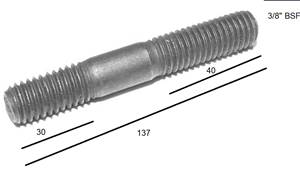

BSF British Standard Fine (BSF)         Flankhoek : Angle of Thread 55

engelse bouten 3
engelse bouten 4


Diameter
Inches

T P I

Pitch
inches

Core
Diameter

Tapping Drill Size

3/16

32

0.0313

0.1475

5/32 inch (3.97 mm)

7/32

28

0.0357

0.173

Number drill 15 (4.6 mm)

1/4

26

0.0385

0.2008

Number drill 6 (5.3 mm)

5/16

22

0.0455

0.2543

17/64 inch (6.75 mm)

3/8

20

0.05

0.311

Letter drill P (8.2 mm)

7/16

18

0.0556

0.3663

9.7 mm (0.3819 inch)

1/2

16

0.0625

0.42

7/16 inch (11.11 mm)

9/16

16

0.0625

0.4825

1/2 inch (12.7 mm)

5/8

14

0.0714

0.5336

14mm (0.5512 inch)

11/16

14

0.0714

0.5961

15.5 mm (0.6102 inch)

3/4

12

0.0833

0.6432

16.75 mm (0.6594 inch)

7/8

11

0.0909

0.7586

25/32 inch (19.84 mm)

1 inch

10

0.1

0.872

22.75 mm (0.8957 inch)

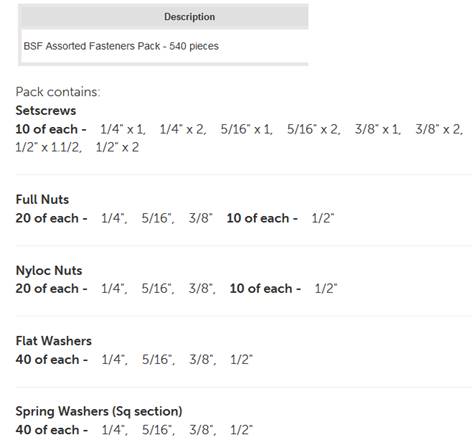

Groot assortiment bouten en moeren BSF (British Standard Fine) in handige grote metalen doos. BSF komt veel voor op Engelse auto's in het algemeen tot en met de jaren '76.
Inhoud: 550 stuks. Elektrolytisch verzinkt.

Bevat de volgende maten bouten: engelse bouten 5

-540 stuks bsf kit BSF inhoud van kit

UNF (Unified Fine Thread)                                   Flankhoek : Angle of Thread 60

USA en Canada


diameter in
inches

T P I

Pitch

Major Diameter

Root Diameter
Internal Threads

Root Diameter
External Threads

Tapping Drill Size

number 0

80

0.0125

0.06

0.0465

0.0447

1.25 mm (0.0492 inch)

number 1

72

0.0139

0.073

0.058

0.056

Number Drill 52 (1.6 mm)

number 2

64

0.0156

0.086

0.0691

0.0668

Number Drill 48 (1.9 mm)

number 3

56

0.0179

0.099

0.0797

0.0771

2.15 mm (0.0846 inch)

number 4

48

0.0208

0.112

0.0894

0.0864

2.4 mm (0.0945 inch)

number 5

44

0.0227

0.125

0.1004

0.0971

Number Drill 36 (2.7 mm)

number 6

40

0.025

0.138

0.1109

0.1073

Number Drill 32 (2.95mm)

number 8

36

0.0278

0.164

0.1339

0.1299

3.55 mm (0.1398 inch)

number 10

32

0.0313

0.19

0.1562

0.1517

Number Drill 21 (4.1 mm)

number 12

28

0.0357

0.216

0.1773

0.1722

4.65 mm (0.1831 inch)

1/4

28

0.0357

_

0.2113

0.2062

5.5 mm (0.2165 inch)

5/16

24

0.0417

_

0.2674

0.2614

6.9 mm (0.2717 inch)

3/8

24

0.0417

_

0.3299

0.3239

8.5 mm (0.3346 inch)

7/16

20

0.05

_

0.3834

0.3762

9.9 mm (0.3898 inch)

1/2

20

0.05

_

0.4459

0.4387

11.4 mm (0.4488 inch)

9/16

18

0.0556

_

0.5024

0.4943

12.9 mm (0.5079 inch)

5/8

18

0.0556

_

0.5649

0.5568

14.5 mm (0.5709 inch)

3/4

16

0.0625

_

0.6823

0.6733

11/16 inch (17.46 mm)

7/8

14

0.0714

_

0.7977

0.7874

25/32 inch (19.84 mm)

1 inch

12

0.0833

_

0.9098

0.8978

23.25 mm (0.9154 inch)

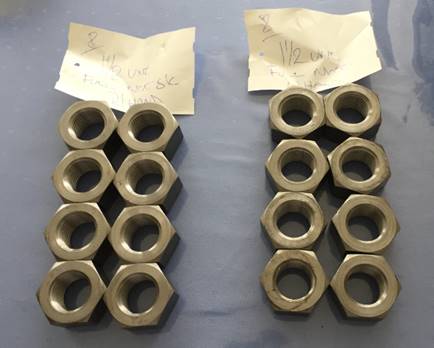

-Groot assortiment bouten en moeren UNF (fijne Amerikaanse draad) in handige grote metalen doos. UNF komt veel voor op Engelse auto's en op Volvo's vanaf jaren 60. UNF komt voor in de latere (globaal vanaf begin jaren '60) Engelse en Amerikaanse auto's. Uw Engelse of Amerikaanse klassieker zit vol met bouten, ringen en moeren.

Samenstelling:
-Zeskantbouten, zeskanttapbouten en zeskantmoeren
-Staal Grade 5 elektrolytisch verzinkt
-Inhoud:

         UNF 7/16 x 1.IN. -x 1.1/4 -x 1.1/2 -x 1.3/4 - x 2.IN. /

         UNF 1/2 x 1.IN. -x 1.1/4 -x 1.1/2 -x 2.IN. /

         UNF 9/16 x 1.3/4 -x 2.IN. /

         UNF 5/8 x 1.1/2 -x 2.IN. -x 2.1/2

-148 stuks

engelse bouten 5

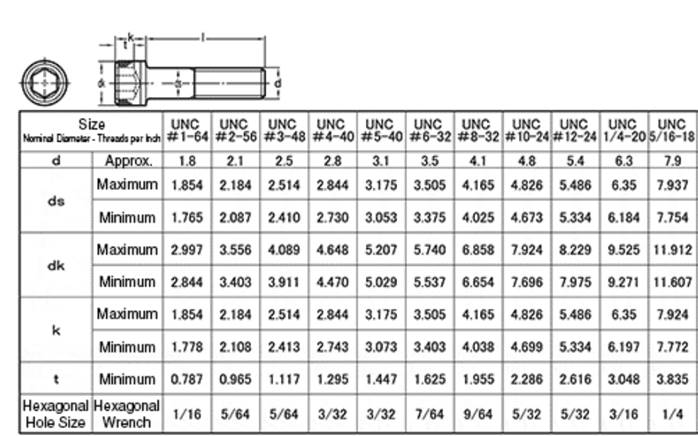

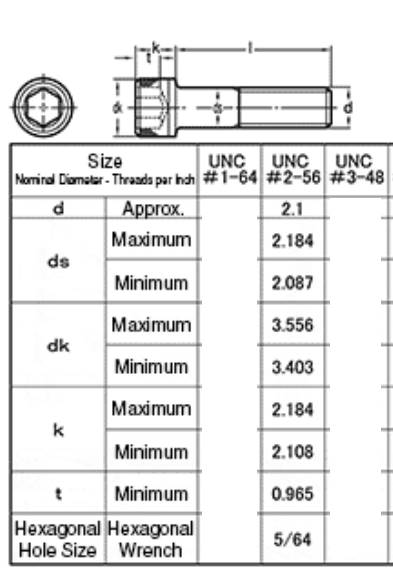

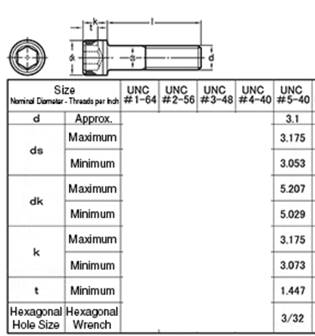

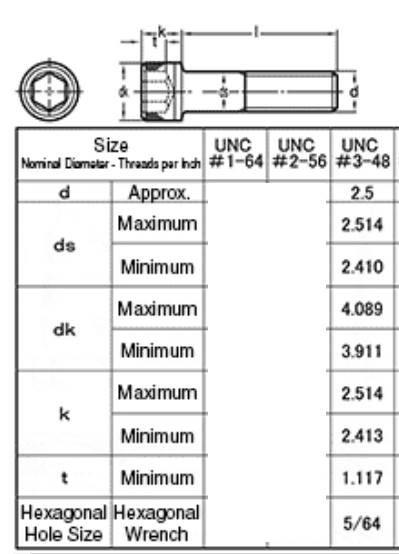

UNC (Unified Coarse Thread)                                       Flankhoek : Angle of Thread 60

USA en Canada


diameter in
inches

T P I

Pitch

Major Diameter

Root Diameter
Internal Threads

Root Diameter
External Threads

Tapping Drill Size

number 1

64

0.0156

0.073

0.0561

0.0538

1.55 mm (0.610 inch)

number 2

56

0.0179

0.086

0.0667

0.0641

Number Drill 49 (1.85 mm)

number 3

48

0.0208

0.099

0.0764

0.0734

Number Drill 45 (2.1 mm)

number 4

40

0.025

0.112

0.0849

0.0813

2.35 mm (0.0925 inch)

number 5

40

0.025

0.125

0.0979

0.0943

Number Drill 37 (2.65 mm)

number 6

32

0.0313

0.138

0.1042

0.0997

Number Drill 34 (2.85 mm)

number 8

32

0.0313

0.164

0.1302

0.1257

3.5 mm (0.1339 inch)

number 10

24

0.0417

0.19

0.1449

0.1389

Number Drill 24 (3.9 mm)

number 12

24

0.0417

0.216

0.1709

0.1649

4.55 mm (0.1791 inch)

1/4

20

0.05

_

0.1959

0.1887

Number Drill 7 (5.2 mm)

5/16

18

0.0556

_

0.2524

0.2443

Letter Drill G (6.6 mm)

3/8

16

0.0625

_

0.3073

0.2983

Letter Drill O (8 mm)

7/16

14

0.0714

_

0.3602

0.3499

9.4 mm (0.3701 inch)

1/2

13

0.0769

_

0.4167

0.4056

10.8 mm (0.4252 inch)

9/16

12

0.0833

_

0.4723

0.4603

12.2 mm (0.4803 inch)

5/8

11

0.0909

_

0.5266

0.5135

17/32 inch (13.49 mm)

3/4

10

0.1

_

0.6417

0.6273

16.5 mm (0.6496 inch)

7/8

9

0.1111

_

0.7547

0.7387

49/64 inch (19.45 mm)

1 inch

8

0.125

_

0.8647

0.8466

22.25 mm (0.8760 inch)

































-Groot assortiment bouten en moeren UNC (Grove Amerikaanse draad) in handige grote metalen doos. UNC komt veel voor op Amerikaanse auto's in het algemeen en op Engelse auto's vanaf jaren 60 in gietstukken. zoals in motorblokken.

Samenstelling:
-Zeskantbouten, zeskanttapbouten en zeskantmoeren
-Staal Grade 5 elektrolytisch verzinkt
-Inhoud:

         UNC 1/4 x 1/2 -x 5/8 -x 3/4 -x 1.Inch

         UNC 5/16 x 3/4 -x 1.IN. -x 1.1/4 -x 1.1/2 Inch

         UNC 3/8 x 3/4 -x 1.IN. -x 1.1/4 -x 1.1/2 Inch

         UNC 1/2 x 1.1/4 -x 1.1/2 Inch

-670 stuks

engelse bouten 5

-Samenstelling:
-Zeskanttapbouten en zeskantmoeren
-Roestvast staal A4
-Inhoud:

         UNC 1/4 x 3/4 /

         UNC 5/16 x 3/4 -x 1.Inch

         UNC 3/8 x 3/4 -x1.Inch

         UNC 1/2 x 1.Inch

-395 stuks

engelse bouten 5



-Samenstelling:
-Zeskantbouten, zeskanttapbouten en zeskantmoeren
-Staal klasse ≈ 8.8
-Inhoud:

         UNC 1/4 x 5/8 -x 3/4 -x 1.IN. -x 1.1/4 /

         UNC 5/16 x 1.IN. -x 1.1/2 /

         UNC 3/8 x 1.IN. -x 1.1/2 /

         UNC 1/2 x 1.1/4

-126 stuks

engelse bouten 5

Samenstelling:
-Cilinderschroeven met binnenzeskant
-Staal klasse ≈ 12.9
-Inhoud:

         UNC 1/4 x 5/8 -x 3/4 -x 1.IN. -x 1.1/4 /

         UNC 5/16 x 1.IN. -x 1.1/4 -x 1.1/2 /

         UNC 3/8 x 1.IN. -x 1.1/2

-98 stuks

engelse bouten 5

Assortimentdozenbsf kit

BSW Fastener packs

          BSW Hexagon Assorted Fastener Pack - 105 pieces

          BSW Hexagon Assorted Fastener Pack - 326 pieces

          BSW Hexagon Assorted Fastener Pack - 540 pieces

          BSW Hexagon Assorted Fastener Pack Zinc - 105 pieces

          BSW Hexagon Assorted Fastener Pack Zinc - 326 pieces

          BSW Hexagon Assorted Fastener Pack Zinc - 540 pieces

          BSW Socket Head Assorted Fastener Pack - 120 pieces

          BSW Socket Head Assorted Fastener Pack - 326 pieces

          BSW Socket Head Assorted Fastener Pack - 540 pieces

BSF Fastener packs

          BSF Hexagon Assorted Fastener Pack - 105 pieces

          BSF Hexagon Assorted Fastener Pack - 326 pieces

          BSF Hexagon Assorted Fastener Pack - 540 pieces

          BSF Assorted Fastener Pack Zinc - 105 pieces

          BSF Hexagon Assorted Fastener Pack Zinc - 326 pieces

          BSF Hexagon Assorted Fastener Pack Zinc - 540 pieces

          BSF Socket Head Assorted Fastener Pack - 120 pieces

          BSF Socket Head Assorted Fastener Pack - 326 pieces

          BSF Socket Head Assorted Fastener Pack - 540 pieces

UNC Fastener packs

          UNC Hexagon Assorted Fastener Pack - 105 pieces

          UNC Hexagon Assorted Fastener Pack - 326 pieces

          UNC Hexagon Assorted Fastener Pack - 540 pieces

          UNC Hexagon Assorted Fastener Pack Stainless - 105 pieces

          UNC Hexagon Assorted Fastener Pack Stainless - 326 pieces

          UNC Hexagon Assorted Fastener Pack Stainless - 540 pieces

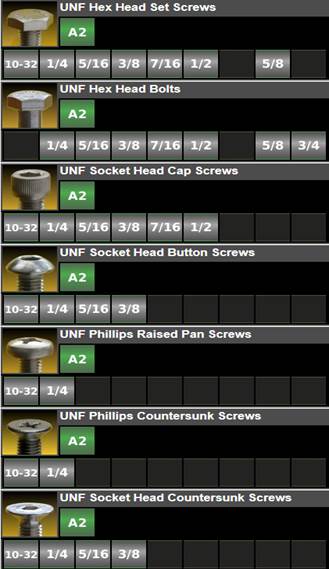

UNF Fastener packs

          UNF Hexagon Assorted Fastener Pack - 105 pieces

          UNF Hexagon Assorted Fastener Pack - 326 pieces

          UNF Hexagon Assorted Fastener Pack - 540 pieces

          UNF Hexagon Assorted Fastener Pack Stainless - 105 pieces

          UNF Hexagon Assorted Fastener Pack Stainless - 326 pieces

          UNF Hexagon Assorted Fastener Pack Stainless - 540 pieces

Washer packs

          Imperial Assorted Washers Pack - 150 pieces





Chemische borging
Chemische borgingsmiddelen bestaan er in vele soorten en sterktes moeten altijd conform de instructies van de fabrikant worden toegepast. Zo moeten chemische borgingsmiddelen bijvoorbeeld altijd op een onbeschadigde, schone en vetvrije draad worden aangebracht.
In het borgmiddel bevinden zich microscopisch kleine "bolletjes" (de zgn. microcapsules), die vlak voor de montage op de schroefdraad worden aangebracht. Bij de montage worden de bolletjes tussen de binnen- en buitenschroefdraad stukgewreven, en gaan de vrijgekomen componenten een chemische verlijmingsreactie met elkaar aan waardoor de borging wordt gerealiseerd.

Loctite 262
engelse bouten 10engelse bouten 11

Loctite 262 schroefdraadborgmiddel met hoge/gemiddelde sterkte
Technische gegevens:

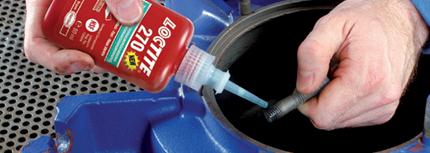

Loctite 270
engelse bouten 12engelse bouten 13engelse bouten 14
Loctite 270 schroefdraadborgmiddel met hoge sterkte
Uw voordelen

Technische gegevens

Onderscheiden van schroefdraad:

Volgens :

Bij het determineren van schroefdraad zal men rekening houden met de volgende elementen van de schroefdraad :



Maateenheid

Metrische schroefdraad , zowel bij metrische fijne spoed als bij metrische grove spoed wordt de nominale maat uitgedrukt in mm en geeft de theoretische maximumwaarde van de buitendiameter van de bout aan.

Whitworth schroefdraad , zowel bij fijne Whitworth ( B.S.F. ) , grove Whitworth (B.S.W.) en gasdraad ( B.S.P.) wordt de nominale maat uitgedrukt in duimmaat (inch.) en geeft bij B.S.F. en B.S.W.  de theoretische maximumwaarde van de buitendoormeter van de bout aan.

OPGEPAST: Bij gasdraad (B.S.P.) is de opgegeven nominale maat de binnendoormeter van de buis waar de schroefdraad aan de buitenkant opgesneden wordt, dit wil zeggen dat de buitendoormeter van de draad ( buis ) groter is dan de nominale maat vb. G ½ ² buitendoormeter van de draad = 20,95 mm

U.N.C. schroefdraad , zowel fijne ( U.N.F. ) , grove spoed ( U.N.C. ) als extra fijne spoed ( U.N.E.F.) zijn de nominale maat uitgedrukt in duimmaat ( inch ) en geeft bij al die draden de theoretische maximumwaarde van de buitendoormeter van de bout aan.

Voor schroefdraad met een nominale maat kleiner dan 1/4" worden nummers gegeven van 0 tot 12.
De nominale maat van Nr. 0 in duimmaat = 0.60" ( zestig duizensten duim ) ieder hoger nummer geeft een vermeerdering van 0.013".

Vb. : Nr. 5 = 0.060 + 5 x 0.013 = 0.125 "



Profiel

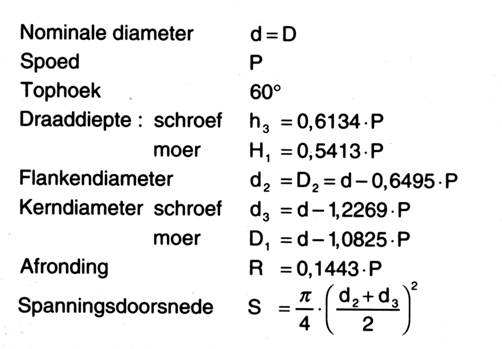

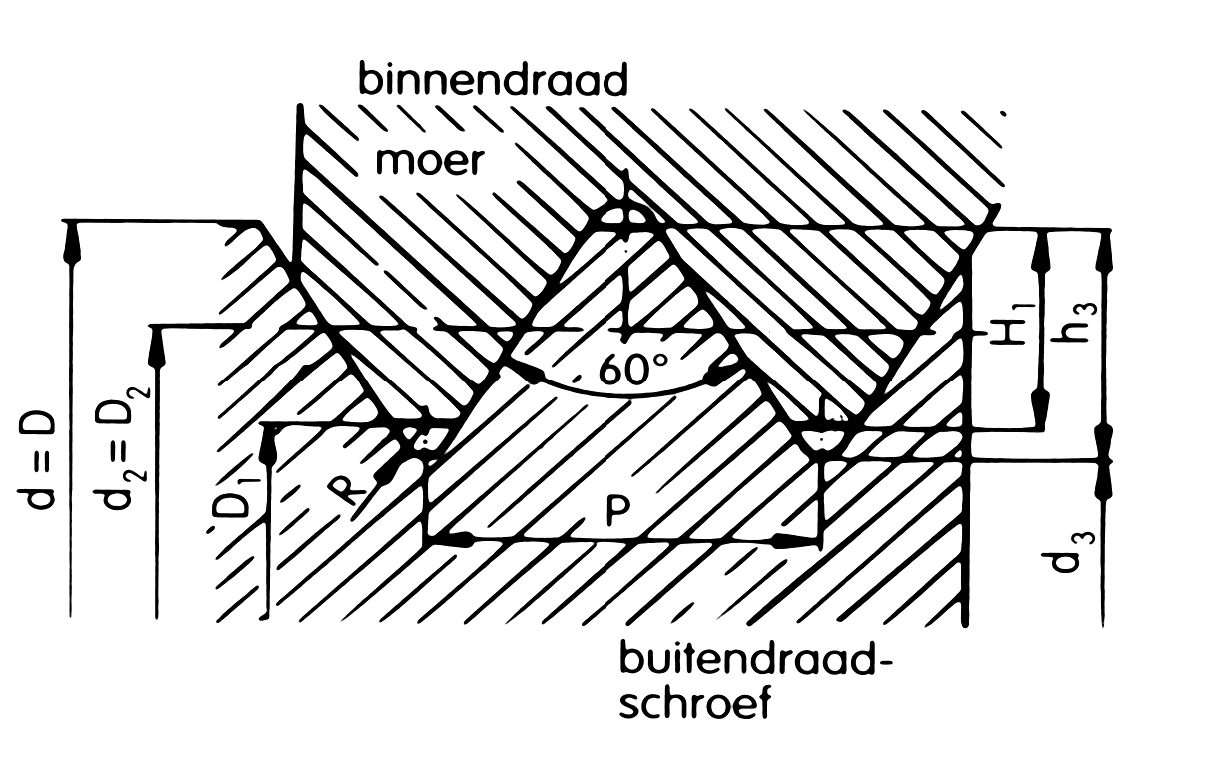

Metrische ISO. profiel ; UNC en UNF profiel hebben een tophoek van 60 ° en hebben dezelfde verhoudingen wat betreft de afrondingen en afplattingen.

withwordt

engels 1

Whitworth profiel heeft een tophoek van 55° en heeft in de grond van de draad dezelfde afronding als aan de draadtop.


engelse schroefdraad 2

Schroefdraad Æ        d=D
Spoed                         P= 25,4 mm / z
Aantal gangen            Z
Flanken                     d2 = D2 = d-h
Kern                           d1 = D1 = d-2 * h
Draaddiepte               h = 0.64033 * P
Afronding                   R = 0,13733 * P
Tophoek                     55°

SPOED

Bij metrische schroefdraad wordt de spoed uitgedrukt in mm of hondersten van een mm vb. M 12 x 1,75 of M 12 x 175

Bij de metrische grove spoed is de spoed vast verbonden met de nominale maat. Dit wil bijvoorbeeld zeggen dat een M10 met spoed 1,5 een grove draad is. Bij de fijne spoed is deze niet vast verbonden met de nominale maat en worden alleen aanbevelingen gedaan vanuit ISO. dat wil zeggen in de praktijk dat op om het even welke doormeter om het even welke spoed kan gesneden worden :

vb. M10 x 1,25                M10 x 0,75          M10 x0,25                   M10 x1              M10 x 0,50          M10 x 0,20


B.S.W.-B.S.F.-B.S.P. -U.N.C.-U.N.F.-U.N.E.F. : hun spoed wordt uitgedrukt in een aantal gangen per duim. Bij al deze stelsels is de spoed vast verbonden met de nominale maat.

Bij U.N.C. draad bestaan er ook reeksen met constante spoed:
4 UN – 6 UN – 8 UN – 12 UN – 16 UN – 20 UN – 28 UN – 32 UN

METEN EN IDENTIFICEREN

Vertrekkend van een bout

0,1 mm tot 0,2 mm voor bouten tot Æ M16 of Æ 5/8 “
0,2 mm tot 0,4 mm voor bouten groter dan Æ M16 of Æ 5/8 “
Dit meten kan reeds een aanwijzing zijn om de bout als metrische of een andere schroefdraad te catalogeren.
OPGEPAST : voor de maten van overeenstemming tussen mm en duimmaten :
Vb. 1/8” = ± 3mm , 5/16 ” = ± 8 mm , 5/8” = ± 16 mm , 7/8”=±22 mm ,
1½” =± 38mm

Ook de vorm van het stuk kan reeds een aanwijzing zijn omtrent de draadsoort
vb. buisvorm , aansluiting voor of  koppeling voor buizen; stopsels of afdichting voor fludum

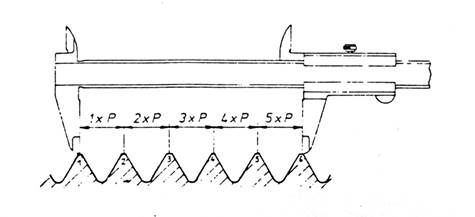

Als de buitenmaat een duimmaat is dan tellen we het aantal draden dat voorkomt per ½”  of ¼ ” : vb. gangen geteld op ½” = 9  => spoed is gelijk aan 18 gangen per duim
Daarna komt de controle met de draadkammen om de juistheid van de meting met de schuifmaat te bevestigen.
OPGEPAST: bij het tellen van het aantal draden tussen de bekken van de schuifmaat.
engelse schroefdraad 3

Vertrekkende van een moer :



Bij diameter kleiner dan ¼ ” wordt de nominale buitendiameter niet in inches opgegeven maar in cijfers van 0 tot en met 12.
Cijfers 0 heeft betrekking op een nominale doormeter van 0,06”, elk daarop volgend nummer is 0,013” groter.
De stap is genormaliseerd volgens nummers.

Voorbeeld :

1-64 UNC : heeft een nominale maat van 0,06” + 1 x 0,013” = 0,073” = 1,854 mm
Het getal 64 duidt het aantal gangen per inch aan.

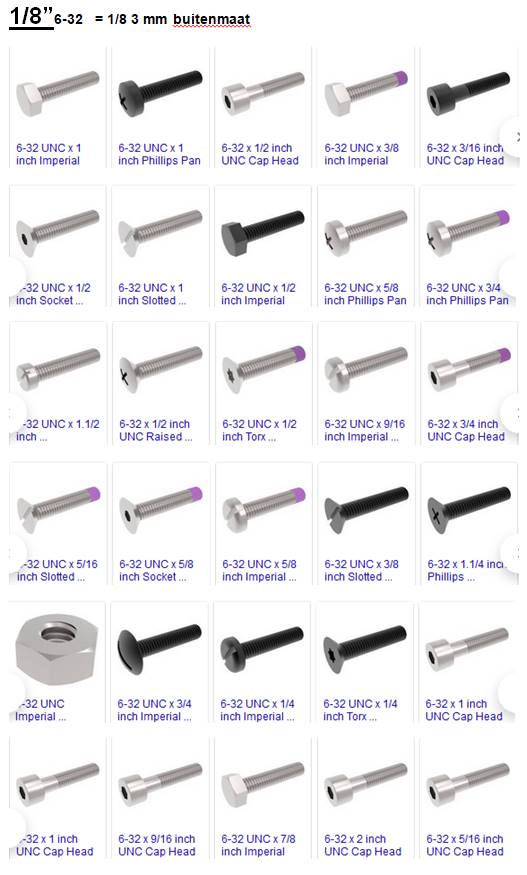

6-32 UNC : heeft een nominale maat van 0,06” + 6 x 0,013” = 0,138” = 0,138” = 3,5052 mm
Deze schroefdraad heeft 32 gangen / inch.

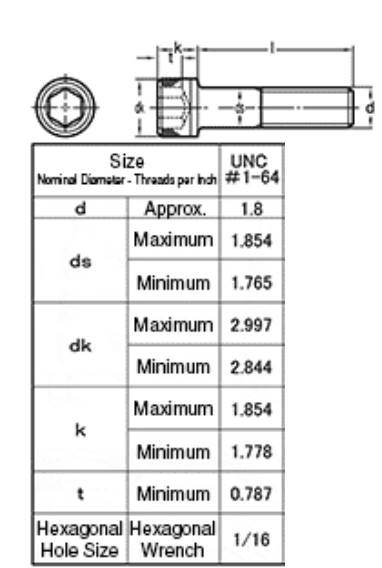

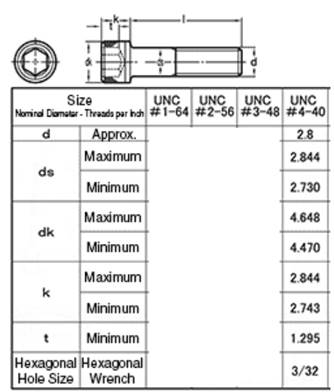

N° 1–64 UNC

N° 0-80 UNF

N°12-32 UNEF

2-56 UNC

1-72 UNF



3-48 UNC

2-64 UNF



4-40 UNC

3-56 UNF



5-40 UNC

4-48 UNF



6-32 UNC

5-44 UNF



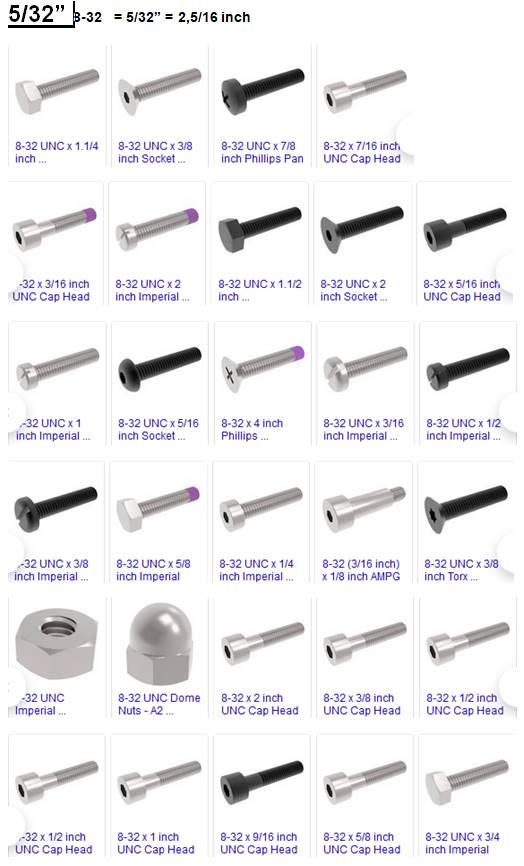

8-32 UNC

6-40 UNF



10-24 UNC

8-36 UNF



12-24 UNC

10-32 UNF





12-28 UNF





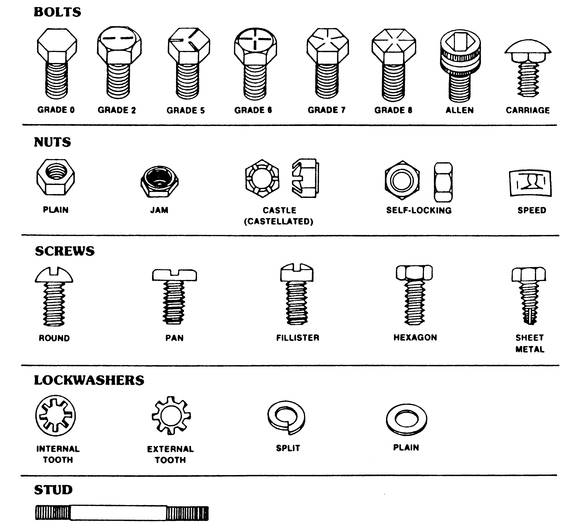

Identificeren van bouten

Measuring bolt diameter
Bolts can be accurately measured using a vernier. Imperial bolts are measured in inches.
Measuring bolt length
The length of a Hexagon bolt is determined by measuring from underneath the head to the end of the bolt.
If the bolt has a countersunk head, the full length of the bolt including head is measured.
Measuring threads
The thread pitch of an imperial bolt is denoted by the amount of threads per inch.

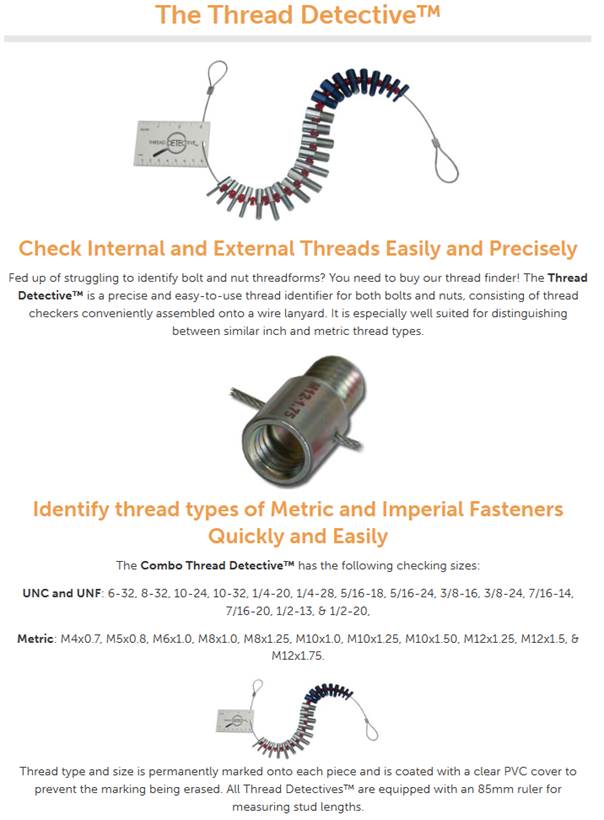

A thread gauge can be used to identify bolts and nuts, although they are not in common usage. The Thread Detective is a quick and easy solution to the problem of identifying bolt and nut threadforms, allowing quick and precise identification of Metric, UNC & UNF bolts and nuts.

Imperial (55°)
The thread pitch of an imperial bolt is denoted by the amount of threads per inch.


Diameter

UNC

UNF

BSW

BSF

No.4

40

48

No.6

32

40

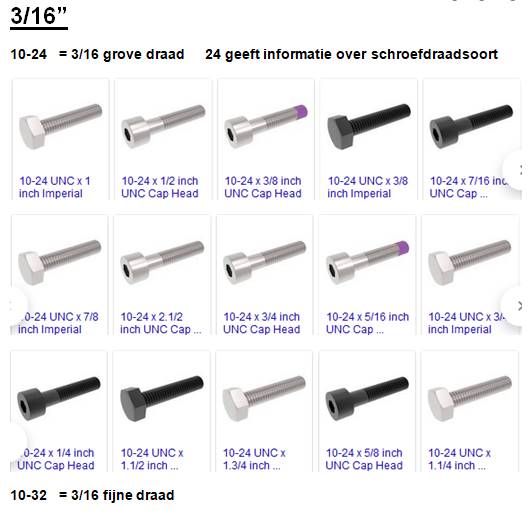

No.10 / 3/16

24

32

24

32

1/4

20

28

20

26

5/16

18

24

18

22

3/8

16

22

16

20

7/16

14

20

14

18

1/2

13

20

12

16

9/16

12

18

12

16

5/8

11

18

11

14

3/4

10

16

10

12

BA (47,5°)
BA is an imperial threadform. The thread pitch of an imperial bolt is denoted by the amount of threads per inch.


BA number

TPI

Dia (inch)

6

47.9

0.11

4

38.5

0.142

3

34.8

0.161

2

31.4

0.185

0

25.4

0.236

The shortening at the crest and root is given by 0.26817p with a radius of 0.18083p at both crest and root.2 The angle of the thread is 47.5 degrees:2 which is different from that used by Whitworth (55 degrees) and ISO Metric (60 degrees) so BA fasteners are never interchangeable with Whitworth/Metric ones even when the pitch and diameter seem similar (e.g. 0BA which appears similar to M6x1mm). Standard BA sizes are defined between 0BA and 22BA. The very small sizes are not used very often and other standards tend to be used (e.g., NHS).




BA

Outer
Diameter:7, 16

Threads
per inch

Threads
per mm

Tap drill

0

0.2362 in / 6.0 mm

25.38

1

5.1 mm / 7 gauge

1

0.2087 in / 5.3 mm

28.25

1.112

4.5 mm / 16 gauge

2

0.1850 in / 4.7 mm

31.35

1.234

4.0 mm / 21 gauge

3

0.1614 in / 4.1 mm

34.84

1.372

3.4 mm

4

0.1417 in / 3.6 mm

38.46

1.514

3.0 mm

5

0.1260 in / 3.2 mm

43.10

1.697

2.65 mm / 37 gauge

6

0.1102 in / 2.8 mm

47.85

1.884

2.3 mm

7

0.0984 in / 2.5 mm

52.91

2.083

2.05 mm / 46 gauge

8

0.0866 in / 2.2 mm

59.17

2.330

1.8 mm

9

0.0748 in / 1.9 mm

64.94

2.557

1.55 mm

10

0.0669 in / 1.7 mm

72.46

2.853

1.4 mm / 54 gauge

11

0.0591 in / 1.5 mm

81.97

3.227

1.2 mm

12

0.0512 in / 1.3 mm

90.91

3.579

1.05 mm



Woordenlijst
modellenmodellen 2

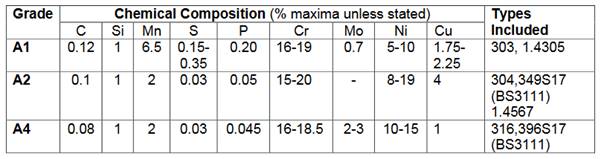

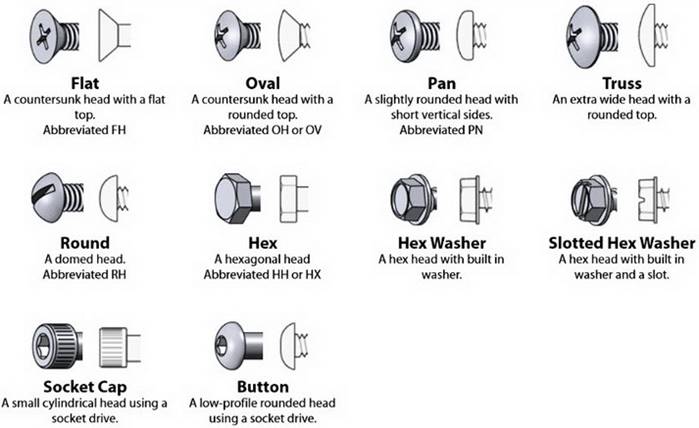

A2 - The most commonly produced grade of stainless steel. Also known as grade or type 304.
A4 - The second most commonly produced grade of stainless steel. Also known as grade or type 316.
A/F - A shortened form of 'width across flats'.
Acorn Nut - Another name for a dome nut.
Allen Key - A tool with a hexagonal cross section used for tightening up screws with a socket head.

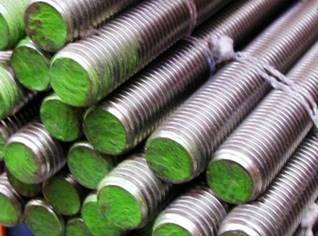

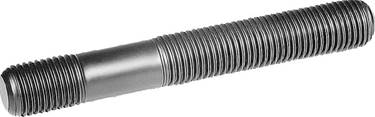

Allthread - A metal bar that has a thread all along its length.
BSC - An acronym for British Standard Cycle, an imperial based thread standard with extra fine pitch for use on bicycles and motorcycles.
BSW - An acronym for British Standard Whitworth, an imperial based thread standard introduced in 1841 but now largely superceded.
BSF - An acronym for British Standard Fine, an imperial based thread standard used where a finer pitch is desired over BSW.
Bolt - A threaded fastener for use with a nut and washer or tapped hole. 'Bolt' is a term that can be used almost interchangably with 'screw', as they are both general terms. A more specific use of this term might be a hex headed fastener with a shank.
Cap Nut - Another name for a dome nut.
Carriage Bolt - A large bolt used for joining wooden parts to metal. On tightening the bolts square neck bites into the wood locking it into position allowing the opposite end to be secured with a nut.
Chipboard Screw - A type of wood screw that is widely used.
Circlip - A fastener type used for holding parts in position on a shaft. Designed to sit in a groove on a shaft or in a tube.
Coach Screw - A large screw for use with wooden assemblies.
Coarse Pitch - In contrast to a fine pitch, a thread type with a wider pitch.
Cotter Pin - A pin with a split all the way down it allowing it to be bent apart to lock something in place.
Counterbore - The process of allowing the head of a bolt to sit recessed into the surface of the item it's being screwed into.
Countersink - The process of adding a chamfer to the edge of a hole to allow a countersunk headed screw to sit flush or recessed on the surface of the item it's being screwed into.

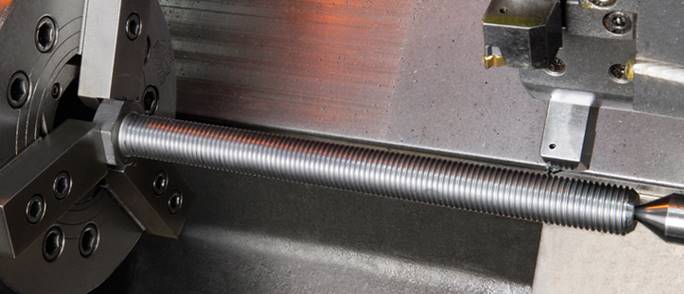

Cut Thread - A thread that has been cut on a blank typically by a lathe, rather than rolled.
DIN Number - A number that represents the standard to which a particular fastener has been manufactured to and complies with. For example DIN 931 refers to hex head bolts.

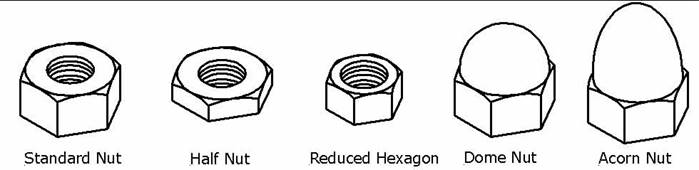

Dome Nut - A nut with a closed end in the shape of a dome to give a tidy finish.
Fine Pitch - As opposed to coarse pitch, a thread where the pitch is narrower.
Galling - An undesirable characteristic of stainless steel threaded fasteners where they appear to seize on installation.
Grub Screw - A headless threaded fastener typically used in door handles for example.
Hoseclamp - Generally, a more heavy duty type of hoseclip used for more high pressure applications.
Hoseclip - A fastener that is used to hold hoses in place on an assembly. Normally incorporates a worm drive to accomplish this.
Jam Nut - Another term for a lock nut.
Lock Nut - A hex nut that has a thinner profile to a standard hex nut. Normally used in pairs to help prevent loosening in use.
Metric - In terms of fasteners, a thread standard that is based on the metric system rather than imperial measurements.
Nyloc Nut - A nut type incorporating a nylon ring to help prevent it loosening in use.
P-Clip - A 'P' shaped clip used for securing pipes and cables on an assembly.
Pitch - On metric fasteners the distance between the crest of each individual thread. On imperial fasteners the pitch is measured by counting the threads per inch.
Rolled Thread - The preferred method for producing a thread on a shaft. This method creates a thread that is less likely to shear and is less likely to suffer issues such as galling on installation.
Self Tapping Screw - A screw designed to cut it's own thread on installation. Normally used in sheet metals and plastics.

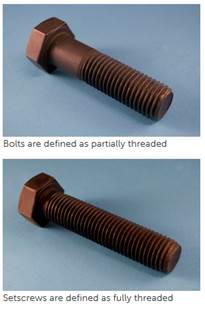

Setcrew - A hex headed fastener with a shaft threaded all the way to the head. Can also be another term for a Grub Screw.
Shank - Can refer to the non threaded part of the shaft of a screw or bolt, or the whole shaft underneath the head.

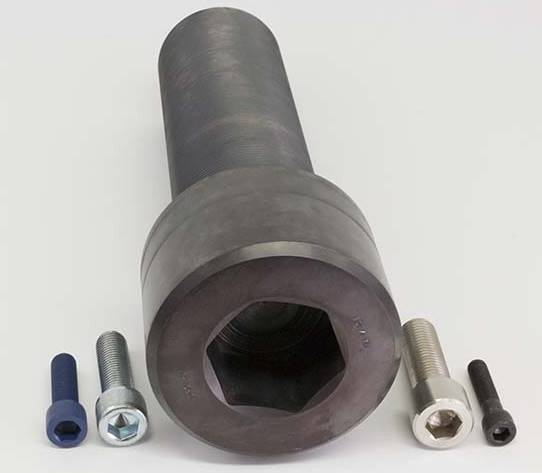

Socket Head - Screw head type featuring a hexagonal recess which allows tightening with the use of an allen key. Examples include socket head cap screws and socket head button screws.
Split Pin - See Cotter Pin.
Stainless Steel - A family of steel alloys noted particularly for their resistance to corrosion.
Tap - The process of adding a thread to a hole or nut.
Tapping Screw - See Self Tapping Screw.

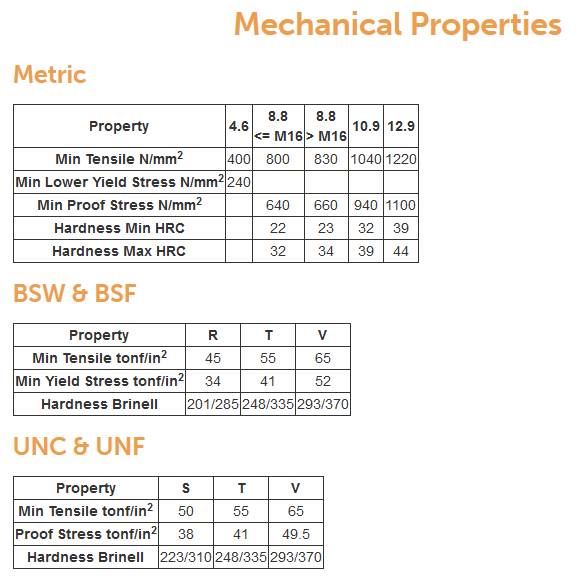

Tensile Strength - The maximum amount of longitudinal stress an item can withstand before it will fracture.
Thread - The helical shaped part of a screw that enables it to mesh with a similarly threaded nut to hold something in place on an assembly.
UNC - An acronym for Unified National Coarse. An imperial thread standard that is part of UTS, and defines screw threads with a coarse pitch.
UNF - An acronym for Unified National Fine. An imperial thread standard that is part of UTS, and defines screw threads with a fine pitch.
UTS - An acronym for Unified Thread Standard. A standard defining standard thread forms in the United States and Canada. Examples include UNC and UNF.
Width across flats - The distance between parallel flat edges on a hexagon headed bolt or screw. Indicates the size of spanner required to tighten it.
Yield Stress - The amount of stress an item will require subjecting to before it begins to deform plastically i.e. will no longer return to it's original shape.

engelse bouten 15



Maatwerk: Max 14 dagen

bouten 1































M39 x 150 8.8 Bouten bouten 2

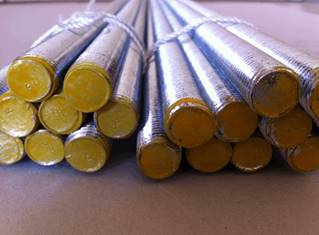

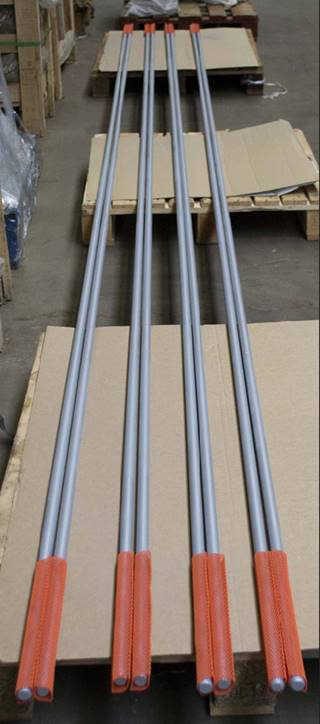

M20 x 6 Meter tige fileté gegalvaniseerd bouten 3

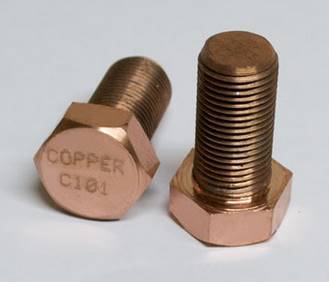

Koperen bouten c101 fijne schroefdraad bouten 4

Bouten met hoge treksterkte 14.9 M20 x 60 14.9 bouten voor gebruik op hydraulische drukgevoelige uitrustingen. bouten 5

bouten 6

Brochure

Threading Tables (Lister)

http://www.vdwalle.com/knowledgebase/corridor/draad.htm


logo Perfecte technologie, daar komt het op aan


© 2017 GoLanTec energietechniek | Oudenaardseweg 123 | B 9790 Wortegem-Petegem | Tel: 055310242 Fax: 055310242 | golantec@gmail.com

Webdesigner

Gebruik

Versie laatst bewerkt op 24/01/2017

Terug naar hoofdpagina
